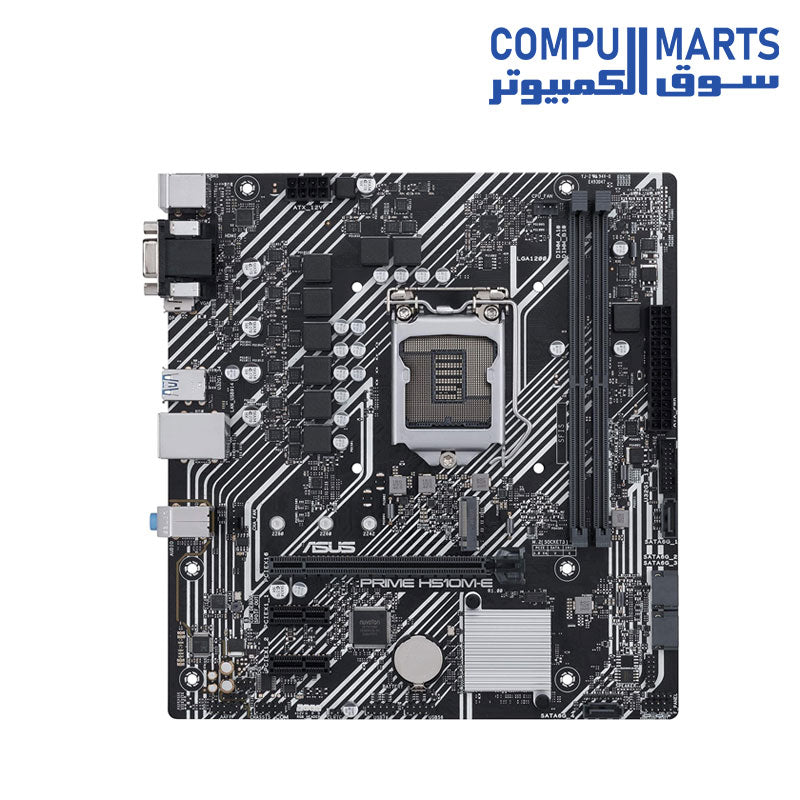

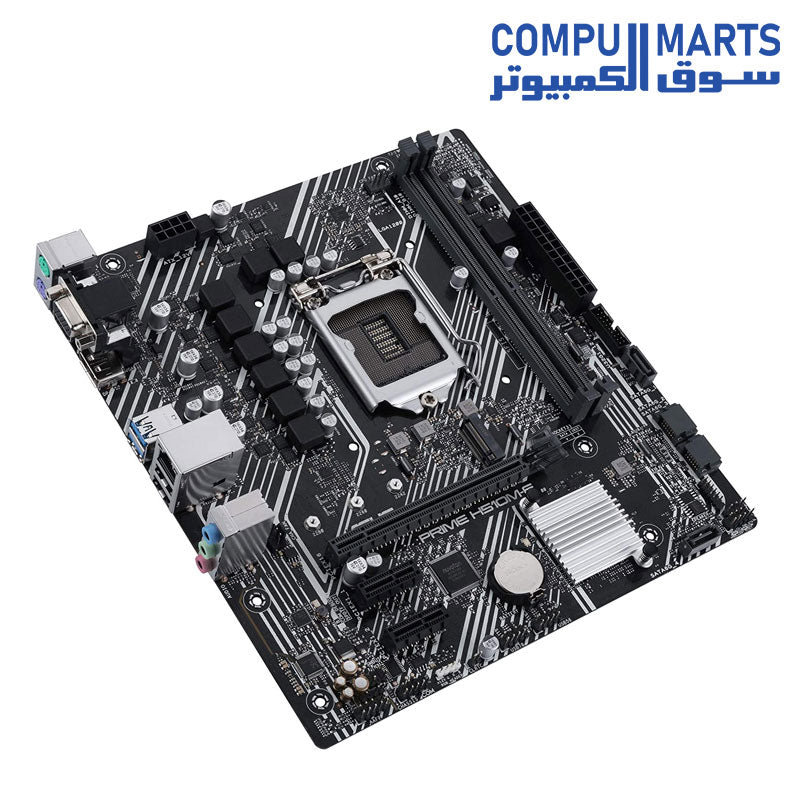

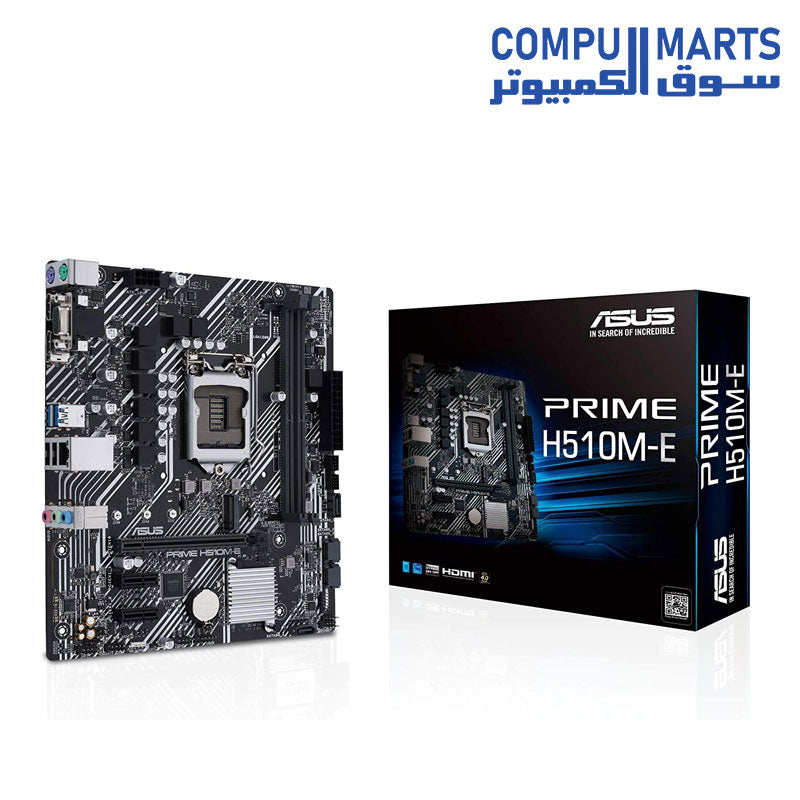

اللوحة الأم ASUS PRIME H510M-E Intel H510 (LGA 1200) micro ATX مع PCIe 4.0 ، فتحة 32 جيجابت في الثانية M.2 ، Intel 1 Gb Ethernet ، DisplayPort ، HDMI ، D-Sub ، USB 3.2 Gen 1 Type A ، SATA 6Gbps ، رأس COM ، موصل RGB

اللوحة الأم ASUS PRIME H510M-E Intel H510 (LGA 1200) micro ATX مع PCIe 4.0 ، فتحة 32 جيجابت في الثانية M.2 ، Intel 1 Gb Ethernet ، DisplayPort ، HDMI ، D-Sub ، USB 3.2 Gen 1 Type A ، SATA 6Gbps ، رأس COM ، موصل RGB

• مقبس Intel LGA 1200: تدعم معالجات Intel Core من الجيل الحادي عشر والعاشر.

• اتصال فائق السرعة:

  • منفذ PCIe 4.0.

  • منفذ M.2 بسرعة 32 جيجابت بالثانية.

  • بطاقة شبكة LAN سريعة من Intel بسرعة 1 جيجابت بالثانية.

  • منافذ USB 3.2 Gen 1 Type-A.

• نظام تبريد فعال:

  • مشتت حراري لوحدة تحكم PCH.

  • تقنية Fan Xpert للتحكم الذكي بالمراوح.

• حماية شاملة 5X Protection III: توفر مجموعة من الحماية للأجهزة ضد المخاطر الكهربائية وغيرها.

منافذ التوصيل:

• منفذ PS/2 للماوس أو لوحة المفاتيح القديمة.

• منفذ HDMI ومنافذ عرض أخرى (D-Sub و DisplayPort).

• أربعة منافذ USB 3.2 Gen 1 (اثنان في الخلف، واثنان في المقدمة).

• منفذ شبكة LAN سريعة من Intel بسرعة 1 جيجابت بالثانية.

• أربعة منافذ USB 2.0.

• ثلاثة منافذ صوتية.

• منفذ PCIe 4.0/3.0 x16 لتوصيل بطاقة الرسومات.

• موصلا M.2 بسرعة 32 جيجابت بالثانية (يعمل في وضع PCIe 3.0 x4 أو SATA).

• أربعة منافذ SATA 6 جيجابت بالثانية لتوصيل أجهزة تخزين.

• موصل RGB للتحكم بإضاءة المكونات المتوافقة.

ميزات أخرى:

• بطاقة صوت معزولة كهربائياً لمكونات صوتية عالية الجودة.

• مكثفات صوتية يابانية فاخرة.

• طبقات PCB مخصصة للصوت.

• DIGI+ VRM و EPU لتحسين كفاءة الطاقة واستقرار النظام.

• تدعم ذاكرة DDR4 حتى تردد 3200 ميجاهرتز (برفع تردد التشغيل).

مميزات اللوحة:

• تحكم ذكي بالطاقة:

• • EPU: توفر وحدة معالجة الطاقة (EPU) توفيرًا في استهلاك الطاقة على مستوى النظام.

  • DIGI+ VRM Control: تتيح هذه الميزة تحكمًا دقيقًا في جهد التيار الكهربائي، مما يضمن استقرارًا وأداءً عاليين للمعالج.

• تحكم مرن في التبريد:

  • Fan Xpert: يوفر برنامج Fan Xpert المضمن تحكمًا شاملاً في مراوح النظام.

• BIOS UEFI سهل الاستخدام:

  • يوفر BIOS من نوع UEFI واجهة سهلة الاستخدام لإعدادات النظام.

• كفاءة طاقة شاملة:

  • تعمل تقنية EPU على تحسين استهلاك الطاقة تلقائيًا مع الحفاظ على الأداء المطلوب

التبريد الذكي:

• تحكم مرن في المراوح: تتيح سلسلة لوحات أم ASUS Prime H510 تحكمًا شاملًا في مراوح النظام من خلال برنامج Fan Xpert المُضمن. يوفر وضع الضبط التلقائي (Auto-Tuning) تهيئة ذكية لجميع الإعدادات بنقرة واحدة.

• تصميم حراري فعال: صُممت سلسلة Prime H510 لتضمن بقاء نظامك باردًا وثابتًا حتى مع الأحمال الثقيلة.

• خيارات تبريد متعددة: تدعم اللوحة وصلات هجينة للمراوح 4-Pin PWM/DC، والتي يمكن التحكم بها من خلال برنامج Fan Xpert أو عبر واجهة UEFI BIOS.

• مراقبة مُحسنة: يمكن لكل وصلة متصلة بمروحة أن تستقرأ بيانات من ثلاثة حساسات حرارية مختلفة. يتيح لك برنامج Fan Xpert ربط درجة حرارة بطاقات الرسومات المتوافقة من ASUS لتحسين التبريد حسب متطلبات المعالج ووحدة معالجة الرسومات.

التحكم الدقيق بالطاقة:

• وحدة تحكم رقمية دقيقة للطاقة (VRM): توفر وحدة DIGI+ VRM تحكمًا لحظيًا في انخفاض الجهد، كما تقوم بتبديل ترددات التشغيل وإعدادات كفاءة الطاقة تلقائيًا. كما أنها تسمح لك بضبط معالجك لتحقيق أقصى قدر من الثبات والأداء.

خيارات ضبط مُتعددة:

• لوحات أم ذكية ومُخصصة للأداء: صُممت سلسلة لوحات أم ASUS Prime لإطلاق العنان للإمكانات الكاملة لمعالجات Intel Core من الجيلين العاشر والحادي عشر.

• ضبط النظام حسب احتياجاتك: توفر لوحات أم Prime H510 أدوات مرنة لضبط كل جانب من جوانب نظامك، مما يتيح لك إجراء تعديلات على الأداء لتتناسب تمامًا مع طريقة عملك وتعظيم إنتاجيتك.

نظام تبريد ممتاز:

• تتميز سلسلة لوحات أم ASUS Prime H510 بتحكمات تبريد شاملة يمكن تكوينها من خلال برنامج Fan Xpert أو عبر واجهة UEFI BIOS.

• مصادر متعددة لدرجة الحرارة:

  • موصلات 4-Pin PWM/DC Fan: يدعم كل موصل قراءة درجات الحرارة من ثلاثة مستشعرات حرارية مختلفة.

  • برنامج Fan Xpert: يسمح لك برنامج Fan Xpert بربط درجة حرارة بطاقة رسومات ASUS المتوافقة بلوحة الأم، لتحسين التبريد حسب كثافة عمل المعالج ووحدة معالجة الرسوميات.

بناء قوي ومتين:

• صُنعت سلسلة لوحات أم Prime H510 لتحمل زيادة عدد النوى وعرض النطاق الترددي لمعالجات Intel Core من الجيل الحادي عشر.

• توفر لوحات أم ASUS H510 جميع الأساسيات لتعزيز الإنتاجية اليومية، حيث سيصبح نظامك جاهزًا للعمل مع طاقة مستقرة ونظام تبريد ذكي وخيارات نقل مرنة.

ملاحظات أخرى:

• تخزين (M.2): يدعم منفذ M.2 سرعات نقل بيانات تصل إلى 32 جيجابت في الثانية عبر نطاق ترددي PCI Express 3.0 x4، مما يوفر سرعة أعلى لاقلاع النظام وتحميل التطبيقات.

• تفاصيل صغيرة تحدث فرقًا كبيرًا: تضيف سلسلة Prime H510 تفاصيل دقيقة تعمل على تحسين كل تجربة، مثل الترميزات الصوتية الحصرية التي توفر جودة صوت نقية، كما تتيح لك تخصيص نظامك للحصول على مظهر شخصي فريد.

• المعالج: تدعم لوحة الأم مقابس Intel LGA1200 لمعالجات الجيل الحادي عشر والعاشر من Intel Core، ومعالجات Pentium Gold و Celeron.

  • تدعم معالجات Intel 14nm.

  • تدعم تقنية Intel Turbo Boost Technology 2.0 و Intel Turbo Boost Max Technology 3.0 (ملحوظة: يعتمد دعم Intel Turbo Boost Max Technology 3.0 على نوع المعالج).

• شرائح المعالج (Chipset): Intel H510

• الذاكرة العشوائية (RAM):

  • موصلين DIMM، سعة قصوى 64 جيجابايت.

  • تدعم ذاكرة DDR4 حتى تردد 3200 ميجاهرتز مع رفع تردد التشغيل (OC) أو 2933/2800/2666/2400/2133 ميجاهرتز بدون رفع تردد التشغيل.

  • ذاكرة غير مسننة وغير مخزنة.

  • بنية ذاكرة ثنائية القناة.

  • تدعم Intel Extreme Memory Profile (XMP).

  • ملحوظة:

    • تدعم معالجات الجيل العاشر من Intel Core i7/i9 ترددات ذاكرة 2933/2800/2666/2400/2133 ميجاهرتز بشكل أصلي، بينما ستعمل المعالجات الأخرى بأقصى سرعة نقل للذاكرة DDR4 وهي 2666 ميجاهرتز.

    • تدعم معالجات الجيل الحادي عشر من Intel ترددات ذاكرة 2933/2800/2666/2400/2133 ميجاهرتز بشكل أصلي.

• الرسومات:

  • منفذ DisplayPort 1.4 واحد.

  • منفذ D-Sub واحد.

  • منفذ HDMI 2.0 واحد.

مراجعة تقنية - مواصفات التوصيل والتشغيل

ملاحظة مهمة: قد تختلف مواصفات الرسومات حسب نوع المعالج.

مواصفات العرض (Graphics):

• معالجات الجيل الحادي عشر والعاشر من إنتل تدعم منفذ DisplayPort 1.4 مع دقة عرض قصوى تصل إلى 4096 x 2304 بمعدل تحديث 60 هرتز.

• فقط معالجات الجيل الحادي عشر من إنتل تدعم منفذ HDMI 2.0 مع دقة عرض قصوى تصل إلى 4K بمعدل تحديث 60 هرتز. أما المعالجات الأخرى فتدعم منفذ HDMI 1.4 فقط مع دقة عرض قصوى تصل إلى 4K بمعدل تحديث 30 هرتز.

المنافذ (Expansion Slots):

• معالجات الجيل الحادي عشر والعاشر من إنتل:

  • منفذ واحد PCIe 4.0/3.0 x16

    • تدعم معالجات الجيل الحادي عشر من إنتل واجهة PCIe 4.0 x16

    • تدعم معالجات الجيل العاشر من إنتل واجهة PCIe 3.0 x16

• شرائح إنتل H510:

  • منفذين PCIe 3.0 x1

التخزين (Storage):

• يدعم اللوحة بشكل عام منفذ M.2 واحد و 4 منافذ SATA 6Gb/s.

• شرائح إنتل H510:

  • منفذ M.2 (مفتاح M)، يدعم أنواع 2242/2260/2280 (يدعم أنماط PCIe 3.0 x4 و SATA)

  • 4 منافذ SATA 6Gb/s

ملاحظة حول منفذ M.2:

• يتشارك منفذ M.2 النطاق الترددي مع منفذ SATA6G 2. بمعنى أنه في حال تركيب جهاز يعمل بوضع SATA على منفذ M.2، فلن يكون من الممكن استخدام منفذ SATA6G 2.

الشبكة (Ethernet):

• كرت شبكة إيثرنت 1 جيجابت من نوع Intel I219-V

** منافذ USB:**

• المنافذ الخلفية (المجموع 4 منافذ):

  • منفذين USB 3.2 Gen 1 (نوعان Type-A)

  • منفذين USB 2.0 (نوعان Type-A)

• المنافذ الأمامية (المجموع 6 منافذ):

  • موصل USB 3.2 Gen 1 يدعم منفذين إضافيين USB 3.2 Gen 1

  • موصلين USB 2.0 يدعمان 4 منافذ USB 2.0 إضافية

الصوت (Audio):

• معالج صوتي Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC* - يدعم: التعرف على المقابس، البث المتعدد، إعادة توجيه مقبس اللوحة الأمامية - يدعم تشغيل حتى 24-Bit/192 kHz

• ميزات الصوت - عزل الصوت - مكثفات صوتية يابانية عالية الجودة - طبقات PCB مخصصة للصوت

ملاحظة حول الصوت المحيطي:

يلزم وجود هيكل يحتوي على وحدة صوت عالية الدقة في اللوحة الأمامية لدعم إخراج صوت محيطي 7.1 Surround Sound.

منافذ إدخال/إخراج اللوحة الخلفية:

• منفذين USB 3.2 Gen 1 (نوعان Type-A)

• منفذين USB 2.0 (نوعان Type-A)

مراجعة تقنية للمنافذ والميزات الداخلية للوحة أم ASUS

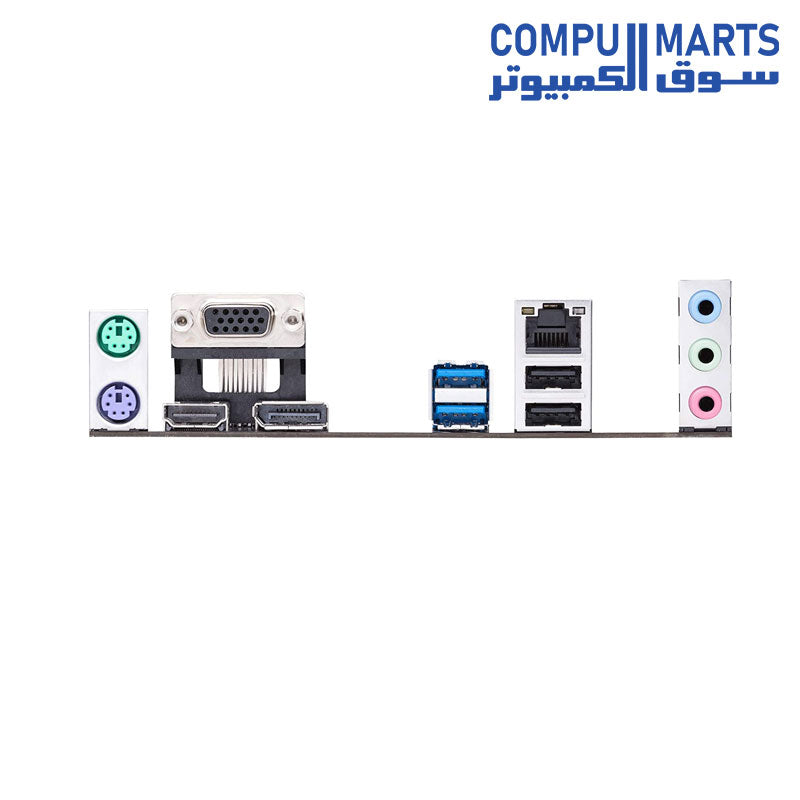

المنافذ الخلفية:

• منفذ DisplayPort واحد

• منفذ D-Sub واحد

• منفذ HDMI واحد

• منفذ إيثرنت Intel I219-V 1 جيجابت بالثانية

• 3 مداخل صوت (جاك)

• منفذ PS/2 للوحة المفاتيح (باللون البنفسجي)

• منفذ PS/2 للماوس (باللون الأخضر)

الموصلات الداخلية:

• مروحة التبريد والمعالج:

  • موصل 4 سنون لمروحة المعالج

  • موصل 4 سنون لمروحة الهيكل

• الطاقة:

  • موصل رئيسي للطاقة 24 سن

  • موصل طاقة إضافي 8 سنون +12 فولت

• التخزين:

  • فتحة M.2 واحدة (بمفتاح M)

  • 4 منافذ SATA 6 جيجابت بالثانية

• USB:

  • موصل USB 3.2 Gen 1 يدعم توصيل موصلين إضافيين USB 3.2 Gen 1

  • موصلان USB 2.0 يدعمان توصيل 4 منافذ إضافية USB 2.0

• ميزات أخرى:

  • موصل RGB

  • موصل مسح الـ CMOS

  • موصل منفذ تسلسلي (كوم)

  • موصل صوت اللوحة الأمامية

  • موصل خرج صوت رقمي (S/PDIF)

  • موصل سماعة

  • موصل SPI TPM

  • موصل لوحة النظام 10-1 سن

• حماية خاصة من ASUS 5X PROTECTION III:

  • DIGI+ VRM (نظام تنظيم الجهد)

  • LAN Guard (حماية شبكة LAN)

  • حماية من زيادة التيار الكهربائي

  • Safe Slot Core (تعزيز الفتحات)

  • لوحة خلفية من الفولاذ المقاوم للصدأ

• ميزات ASUS Q-Design لسهولة التركيب:

  • Q-DIMM (سهولة تركيب الذاكرة)

  • Q-Slot (سهولة تركيب بطاقة الرسومات)

• حلول تبريد ASUS:

  • مشتت حراري من الألومنيوم

• تحكم إضاءة ASUS:

  • موصل RGB

برامج ASUS:

• Armoury Crate (لوحة تحكم المكونات)

• AI Suite 3 (مجموعة برامج لضبط الأداء وتوفير الطاقة)

  • TurboV EVO (رفع تردد التشغيل)

  • EPU (وحدة تحكم بالطاقة)

  • DIGI+ VRM (نظام تنظيم الجهد)

  • Fan Xpert (تحكم بالمراوح)

• EZ update (تحديث الـ BIOS بسهولة)

• ASUS CPU-Z (برنامج معلومات المعالج)

• AI Charger (شحن ذكي للأجهزة)

• برامج إضافية: DAEMON Tools, Norton Anti-virus (تجريبية), WinRAR

• UEFI BIOS (نظام التشغيل الداخلي للوحة الأم)

• ASUS EZ DIY (ميزات مساعدة على التركيب)

  • ASUS Crash Free BIOS 3 (استعادة الـ BIOS في حالة فشل التحديث)

  • ASUS EZ Flash 3 (تحديث الـ BIOS بسهولة)

  • ASUS UEFI BIOS EZ Mode (واجهة BIOS سهلة الاستخدام)

معلومات إضافية:

• حجم الذاكرة flash للـ BIOS: 128 ميجابايت، نوع الـ BIOS: UEFI AMI

• إمكانية الإدارة عن بعد: WOL by PME, PXE

• الإكسسوارات:

  • كابلان SATA 6Gb/s

  • غطاء المنافذ الخلفية

  • مجموعة براغي لمحرك M.2 SSD

  • قرص دعم

  • دليل المستخدم

• نظام التشغيل المتوافق: Windows 11 64-bit, Windows 10 64-bit

• عامل الشكل: mATX (8.9 × 8.3 بوصة / 22.6 × 21.1 سم)
