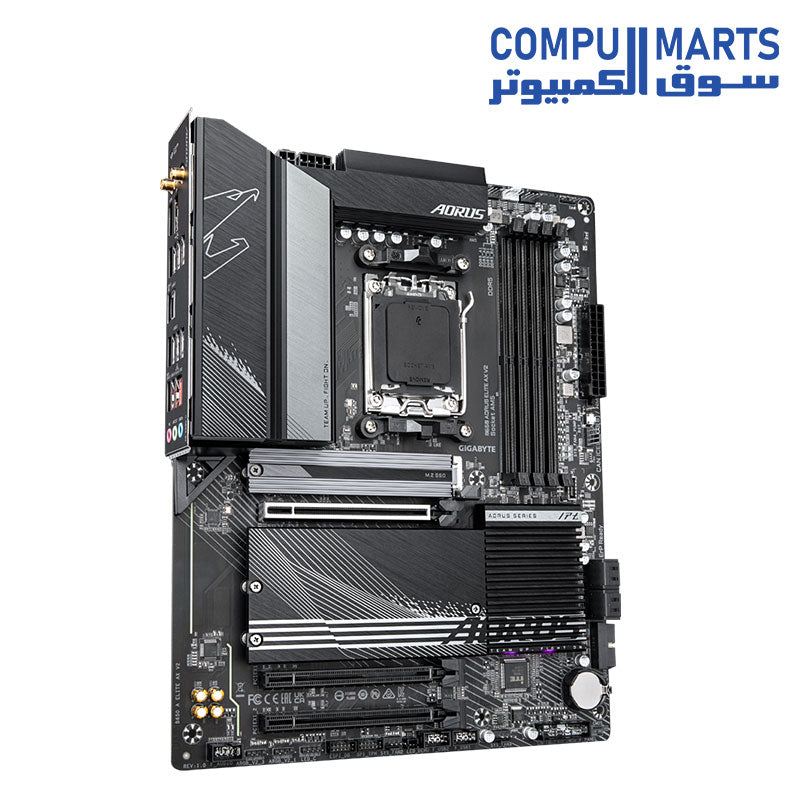

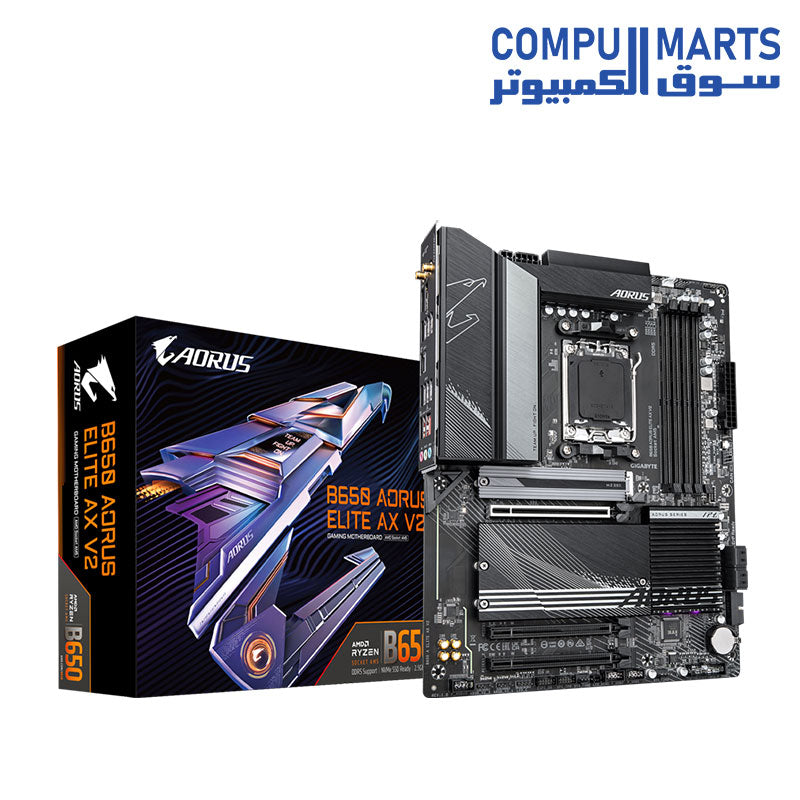

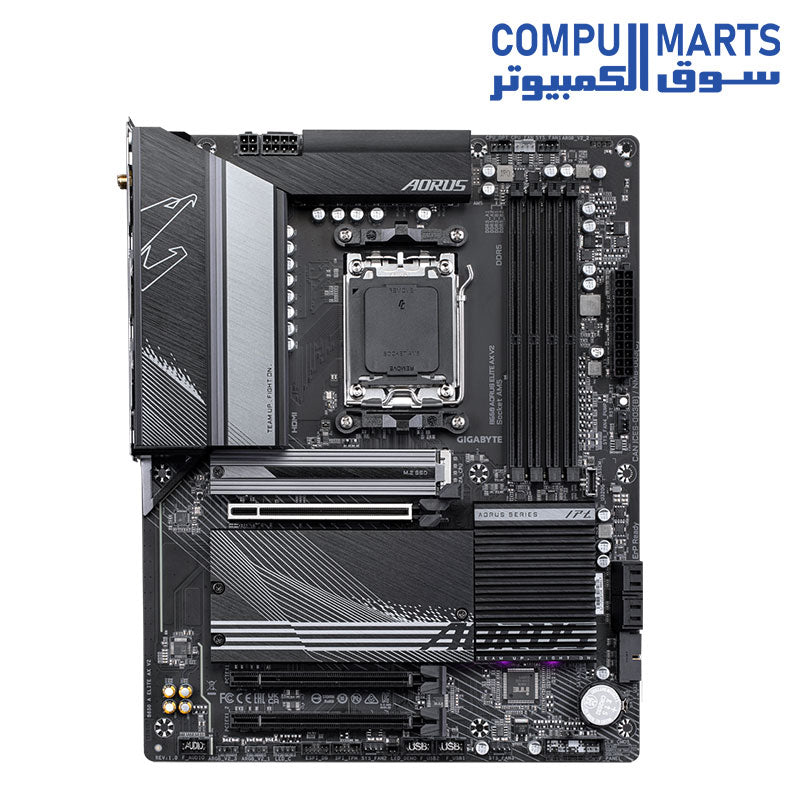

اللوحة الأم GIGABYTE B650 AORUS ELITE AX V2

اللوحة الأم GIGABYTE B650 AORUS ELITE AX V2

وحدة المعالجة المركزية

AMD Socket AM5، يدعم:

معالجات سلسلة AMD Ryzen 7000 / Ryzen 8000 / Ryzen 9000

مجموعة الشرائح

AMD B650

ذاكرة

دعم وحدات ذاكرة DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/ 6000(OC)/5600(OC)/5200/4800/4400 MT/s

4 منافذ DDR5 DIMM تدعم ما يصل إلى 256 جيجابايت (سعة DIMM واحدة 64 جيجابايت) من ذاكرة النظام

هندسة الذاكرة ثنائية القناة

دعم وحدات الذاكرة غير المخزنة مؤقتًا DIMM 1Rx8/2Rx8/1Rx16 غير ECC

دعم ملفات تعريف AMD الموسعة لرفع تردد التشغيل (AMD EXPO™) ووحدة ذاكرة Extreme Memory Profile (XMP)

(قد يؤثر تكوين وحدة المعالجة المركزية والذاكرة على أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات DRAM، يرجى الرجوع إلى "قائمة دعم الذاكرة" للحصول على مزيد من المعلومات.)

الرسومات على متن الطائرة

معالج رسوميات متكامل مع دعم AMD Radeon Graphics:

- 1 × DisplayPort، يدعم دقة قصوى تبلغ 3840x2160 بتردد 144 هرتز

دعم لإصدار DisplayPort 1.4 و HDR.

- منفذ HDMI واحد، يدعم دقة قصوى تبلغ 4096x2160 بتردد 60 هرتز

دعم لإصدار HDMI 2.1 و HDCP 2.3.

دعم المنافذ المتوافقة مع HDMI 2.1 TMDS الأصلية.

صوتي

برنامج ترميز الصوت Realtek

صوت عالي الدقة

2/4/5.1/7.1 قناة

شبكة محلية

شريحة Realtek 2.5GbE LAN (2.5 جيجابت في الثانية/1 جيجابت في الثانية/100 ميجابت في الثانية)

وحدة الاتصالات اللاسلكية

Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.0)

- واي فاي a، b، g، n، ac، ax، يدعم نطاقات تردد الناقل 2.4/5/6 جيجاهرتز

- بلوتوث 5.3

- دعم 11ax 160MHz لاسلكيًا

Intel Wi-Fi 6E AX210 (PCB rev. 1.1)

- واي فاي أ، ب، ز، ن، أ، أ، أ، أ، يدعم نطاقات تردد الناقل 2.4/5/6 جيجاهرتز

- بلوتوث 5.3

- دعم 11ax 160MHz لاسلكيًا

فتحات التوسعة

1 × فتحة PCI Express x16 (PCIEX16)، مدمجة في وحدة المعالجة المركزية:

- تدعم معالجات AMD Ryzen 7000 Series/ معالجات Ryzen™ 9000 Series وضع PCIe 4.0 x16

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 1 وضع PCIe 4.0 x8

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 2 وضع PCIe 4.0 x4

تدعم فتحة PCIEX16 بطاقة رسومات أو قرص SSD NVMe فقط. إذا كنت ترغب في تركيب بطاقة رسومات واحدة فقط، فتأكد من تركيبها في فتحة PCIEX16.

مجموعة الشرائح:

- فتحتان PCI Express x16 تدعمان PCIe 3.0 وتعملان بسرعة x1 (PCIEX1_1/2)

واجهة التخزين

1 × موصل M.2 (M2A_CPU)، مدمج في وحدة المعالجة المركزية، يدعم المقبس 3، مفتاح M، النوع 25110/22110/2580/2280 محركات أقراص الحالة الصلبة:

- تدعم معالجات AMD Ryzen 7000 Series / معالجات Ryzen 9000 Series محركات أقراص الحالة الصلبة PCIe 5.0 x4/x2

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 1 محركات أقراص الحالة الصلبة PCIe 4.0 x4/x2

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 2 محركات أقراص الحالة الصلبة PCIe 4.0 x4/x2

1 × موصل M.2 (M2B_CPU)، مدمج في وحدة المعالجة المركزية، يدعم المقبس 3، مفتاح M، النوع 25110/22110/2580/2280 محركات أقراص الحالة الصلبة:

- تدعم معالجات AMD Ryzen 7000 Series / معالجات Ryzen 9000 Series محركات أقراص الحالة الصلبة PCIe 4.0 x4/x2

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 1 محركات أقراص الحالة الصلبة PCIe 4.0 x4/x2

- تدعم معالجات AMD Ryzen 8000 Series-Phoenix 2 محركات أقراص الحالة الصلبة PCIe 4.0 x2

1 × موصل M.2 (M2C_SB)، مدمج في مجموعة الشرائح، يدعم المقبس 3، مفتاح M، النوع 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSDs

4 موصلات SATA 6Gb/s

دعم RAID 0 وRAID 1 وRAID 10 لأجهزة تخزين NVMe SSD

دعم RAID 0 وRAID 1 وRAID 10 لأجهزة تخزين SATA

USB

وحدة المعالجة المركزية:

- منفذ USB Type-C واحد على اللوحة الخلفية، مع دعم USB 3.2 Gen 2

- 2 منفذ USB 3.2 Gen 2 Type-A (أحمر) على اللوحة الخلفية

وحدة المعالجة المركزية + موزع USB 2.0:

- 4 منافذ USB 2.0/1.1 على اللوحة الخلفية

مجموعة الشرائح:

- منفذ USB Type-C واحد مع دعم USB 3.2 Gen 2x2، متوفر من خلال موصل USB الداخلي

- 3 منافذ USB 3.2 من الجيل الأول (منفذ واحد على اللوحة الخلفية، ومنفذان متاحان عبر موصل USB الداخلي)

- 4 منافذ USB 2.0/1.1 متاحة من خلال موصلات USB الداخلية

مجموعة الشرائح + موزع USB 3.2 الجيل الأول:

- 4 منافذ USB 3.2 من الجيل الأول على اللوحة الخلفية

موصلات الإدخال/الإخراج الداخلية

1 × موصل طاقة رئيسي ATX ذو 24 سنًا

1 × موصل طاقة ATX 12 فولت ذو 8 دبابيس

1 × موصل طاقة ATX 12 فولت رباعي السنون

1 × موصل مروحة وحدة المعالجة المركزية

1 × رأس مروحة وحدة المعالجة المركزية/مضخة تبريد المياه

3 رؤوس مروحة النظام

1 × رأس مروحة النظام/مضخة تبريد المياه

3 × رؤوس شريط LED RGB Gen2 قابلة للعنونة

1 × رأس شريط LED RGB

3 × موصلات M.2 Socket 3

4 موصلات SATA 6Gb/s

1 × رأس اللوحة الأمامية

1 × موصل صوت باللوحة الأمامية

1 × موصل USB Type-C، مع دعم USB 3.2 Gen 2x2

1 × موصل USB 3.2 من الجيل الأول

2 × موصلات USB 2.0/1.1

1 × رأس وحدة النظام الأساسي الموثوق به (لوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 فقط)

1 × زر إعادة الضبط

1 × وصلة إعادة الضبط

1 × وصلة CMOS واضحة

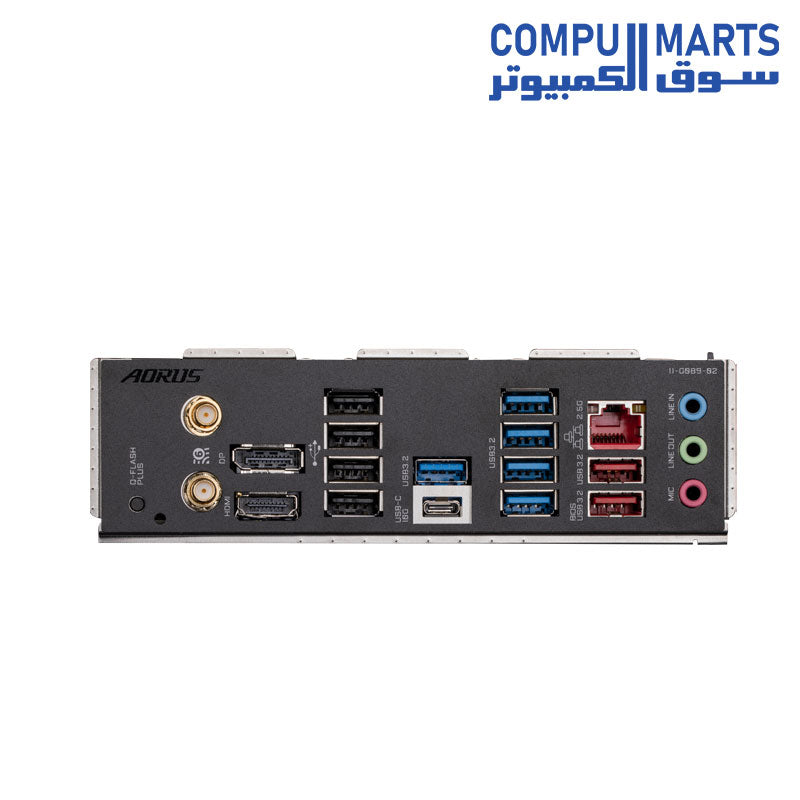

موصلات اللوحة الخلفية

1 × زر Q-Flash Plus

2 × موصلات هوائي (2T2R)

1 × منفذ عرض

1 × منفذ HDMI

1 × منفذ USB Type-C، مع دعم USB 3.2 Gen 2

2 منفذ USB 3.2 Gen 2 Type-A (أحمر)

5 منافذ USB 3.2 من الجيل الأول

4 منافذ USB 2.0/1.1

1 × منفذ RJ-45

3 منافذ صوتية

وحدة تحكم الإدخال/الإخراج

شريحة وحدة التحكم في الإدخال/الإخراج iTE®

مراقبة الأجهزة

كشف الجهد

كشف درجة الحرارة

كشف سرعة المروحة

الكشف عن معدل تدفق تبريد المياه

تحذير فشل المروحة

التحكم في سرعة المروحة

* يعتمد دعم وظيفة التحكم في سرعة المروحة (المضخة) على المروحة (المضخة) التي تقوم بتثبيتها.

BIOS

1 × فلاش 256 ميجابت

استخدام AMI UEFI BIOS المرخص

PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7، ACPI 5.0

ميزات فريدة

دعم مركز التحكم GIGABYTE (GCC)

* قد تختلف التطبيقات المتاحة في GCC باختلاف طراز اللوحة الأم. كما قد تختلف الوظائف المدعومة لكل تطبيق وفقًا لمواصفات اللوحة الأم.

دعم Q-Flash

دعم Q-Flash Plus

البرامج المجمعة

Norton Internet Security (إصدار OEM)

برنامج إدارة عرض النطاق الترددي للشبكة المحلية

نظام التشغيل

دعم لنظام التشغيل Windows 11 64 بت

دعم لنظام التشغيل Windows 10 64 بت

عامل الشكل

عامل شكل ATX؛ 30.5 سم × 24.4 سم
