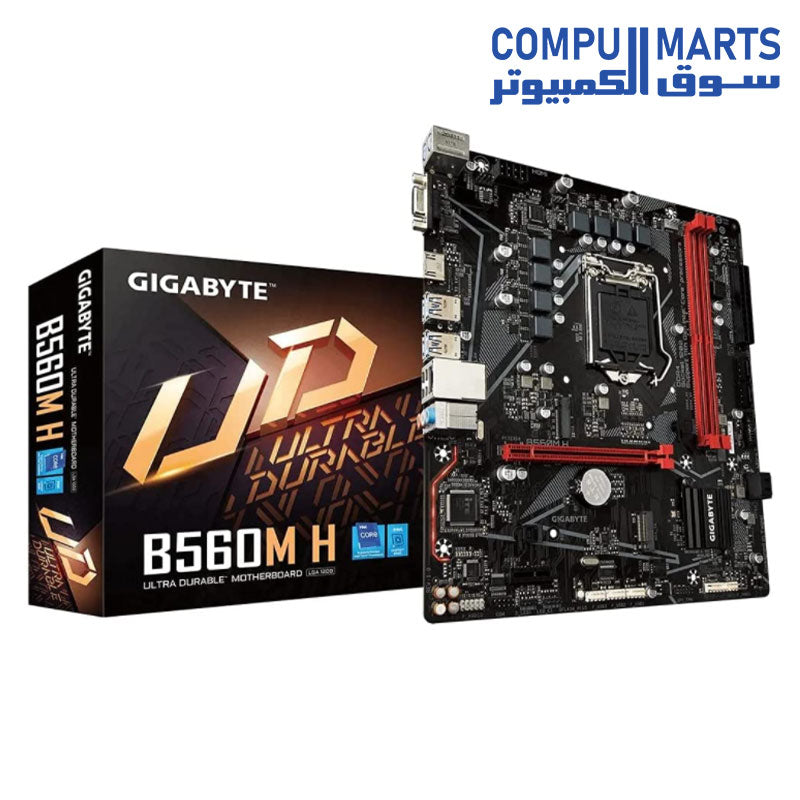

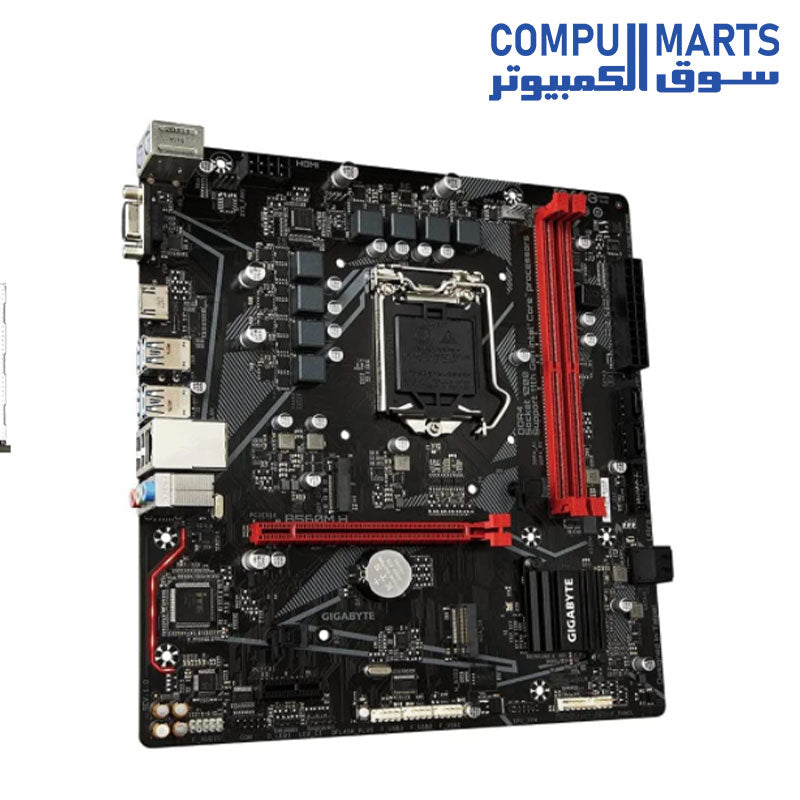

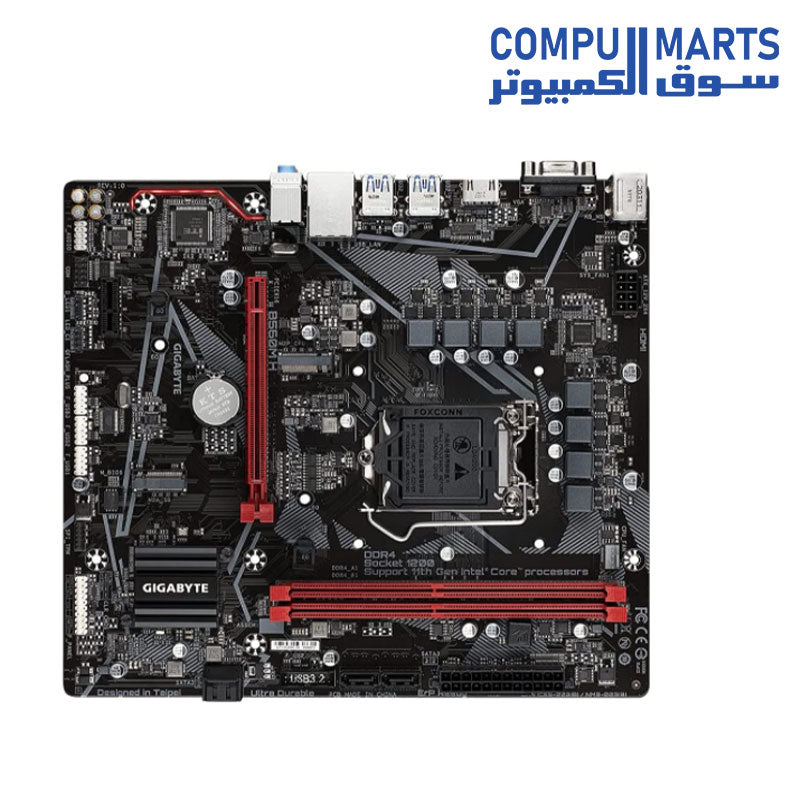

لوحة أم جيجابايت B560M H Micro ATX لمعالجات إنتل LGA 1200

لوحة أم جيجابايت B560M H Micro ATX لمعالجات إنتل LGA 1200

توافق مع معالجات Intel Core Series من الجيل الحادي عشر والعاشر

ذاكرة DDR4 مزدوجة القناة غير المسجلة غير المؤهقة، 2 DIMMs

حل VRM الرقمي المباشر 6+2 مراحل مع MOSFETs منخفضة RDS(on)

مزدوجة NVMe PCIe 4.0 / 3.0 x4 M.2 مع سرعة فائقة

شبكة LAN للألعاب GIGABYTE 8118 حصرية مع إدارة عرض النطاق الترددي

مكثفات صوتية عالية الجودة وحماية من ضوض الصوت مع إضاءة مسار LED

RGB FUSION 2.0 يدعم شرائط LED القابلة للعنونة وشرائط LED RGB

ميزة Smart Fan 6 تحتوي على مستشعرات متعددة لدرجة الحرارة، ورؤوس مروحة هجينة مع FAN STOP

Q-Flash Plus تحديث BIOS دون تثبيت وحدة المعالجة المركزية والذاكرة وبطاقة الرسومات

يوفر توصيل طاقة أكثر نظافة وكفاءة لوحدة المعالجة المركزية مع أداء حراري أفضل لضمان الاستقرار تحت ترددات CPU عالية وحمل ثقيل.

• وحدة تحكم PWM الرقمية لتوفير جهد مناسب لوحدة المعالجة المركزية.

• 6+2 مراحل مباشرة MOSFETs منخفضة RDS(on) بدون مضاعفات PWM، كل مرحلة طاقة تتصل مباشرة بوحدة المعالجة المركزية.

• مكثفات صلبة بالكامل لتحسين استجابة التبديل وتقليل التذبذب.

• موصل طاقة وحدة المعالجة المركزية ذو 8 دبابيس صلبة.

• دعم تيار عالي

• تدعم كل رؤوس المروحة مروحة PWM و DC ومضخة تبريد المياه، وتصل إلى 24 واط (12 فولت × 2 أمبير) مع حماية من التيار الزائد

• تحكم دقيق

• ما يصل إلى 7 نقاط تحكم في درجة الحرارة / سرعة المروحة لمنحنى مروحة دقيق

• وضع منحنى مزدوج

• وضع مزدوج المنحدر / الدرج لمختلف سيناريوهات المستخدم

• إيقاف المروحة

• يمكن للمروحة التوقف تمامًا أسفل نقطة درجة الحرارة المحددة من قبل المستخدمين

موصلات PCIe 4.0/3.0 x4 M.2 مزدوجة

تتركز اللوحات الأم GIGABYTE Ultra Durable على تقديم تقنية M.2 للمتحمسين الذين يريدون تعظيم إمكانيات أنظمتهم.

• يختلف دعم PCIe 4.0 حسب المعالج المثبت، راجع مواصفات المنتج لمزيد من التفاصيل.

RGB FUSION 2.0

مع اللوحة الأم B560، أصبح RGB Fusion 2.0 أفضل مع مصابيح LED القابلة للعنونة. يوفر RGB Fusion 2.0 للمستخدمين خيار التحكم في إضاءة RGB الداخلية والخارجية / شرائط LED القابلة للعنونة لأجهزة الكمبيوتر الخاصة بهم. وهي مليئة بالفعل بالألوان والأنماط، وتم الآن ترقية RGB Fusion 2.0 على اللوحات الأم من سلسلة B560 بدعم LED القابل للعنونة. مع شرائط LED القابلة للعنونة الخارجية، حيث يمكن معالجة كل LED رقميًا، يمكن للمستخدمين تجربة المزيد من الأنماط والأنماط والإضاءة.

وحدة المعالجة المركزية

حزمة LGA1200:

• معالجات Intel Core i9 من الجيل الحادي عشر / معالجات Intel Core i7 / معالجات Intel Core i5

• معالجات Intel Core i9 من الجيل العاشر / معالجات Intel Core i7 / معالجات Intel Core i5 / معالجات Intel Core i3 / معالجات Intel Pentium / معالجات Intel Celeron

• مقصورة على المعالجات المزودة بذاكرة Intel Smart Cache سعة 4 ميجابايت، عائلة Intel Celeron G5xx5.

• يختلف مخزن L3 مع وحدة المعالجة المركزية

الذاكرة

• معالجات إنتل كور i9/i7/i5 من الجيل الحادي عشر: تدعم وحدات ذاكرة DDR4 بترددات 3200/3000/2933/2666/2400/2133 ميغاهرتز

• معالجات إنتل كور i9/i7 من الجيل العاشر: تدعم وحدات ذاكرة DDR4 بترددات 2933/2666/2400/2133 ميغاهرتز

• معالجات إنتل كور i5/i3/بنتيوم/سيليرون من الجيل العاشر: تدعم وحدات ذاكرة DDR4 بترددات 2666/2400/2133 ميغاهرتز

• 2 منفذ DIMM لتوفير ما يصل إلى 64 جيجابايت (سعة 32 جيجابايت للوحدة الواحدة) من الذاكرة

• بنية ذاكرة ثنائية القناة

• تدعم وحدات ذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع non-ECC)

• تدعم وحدات ذاكرة غير ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16

• تدعم وحدات ذاكرة Extreme Memory Profile (XMP)

رسومات مدمجة

• معالج رسومات مدمج - دعم Intel HD Graphics

• منفذ D-Sub واحد، يدعم دقة قصوى تصل إلى 1920x1200 60 هرتز

• منفذ HDMI واحد، يدعم دقة قصوى تصل إلى 4096x2160 30 هرتز. يدعم إصدار HDMI 2.0 و HDCP 2.3.

صوت

• محول صوت Realtek

• صوت عالي الدقة

• 2/4/5.1/7.1 قناة

• لتكوين صوت 7.1 قناة، تحتاج إلى فتح برنامج الصوت وتحديد "إعدادات متقدمة للجهاز" > "جهاز التشغيل" لتغيير الإعداد الافتراضي أولاً.

شبكة الإنترنت

• شريحة شبكة Realtek GbE LAN (1 جيجابت/100 ميغابت)

فتحات التوسعة

• منفذ PCI Express x16 واحد، يعمل عند x16 (PCIEX16) (يتوافق منفذ PCIEX16 مع معيار PCI Express 4.0.)

• منفذ PCI Express x1 واحد (PCIEX1) (يتوافق منفذ PCIEX1 مع معيار PCI Express 3.0.)

واجهة التخزين

• المعالج:

  • موصل M.2 واحد (المقبس 3، مفتاح M، نوع 2260/2280 يدعم وحدة تخزين SSD PCIe 4.0 x4/x2) (M2P_CPU)

• الشريحة:

  • موصل M.2 واحد (المقبس 3، مفتاح M، نوع 2260/2280 يدعم وحدة تخزين SSD SATA و PCIe 3.0 x4/x2) (M2A_SB)

  • 4 موصلات SATA 6Gb/s

  • متوافق مع ذاكرة Intel Optane

  • لا يمكن تمكين تسريع النظام باستخدام ذاكرة Intel Optane إلا على موصل M2P_CPU ومع معالج إنتل من الجيل الحادي عشر مثبت.

شريحة USB

• 6 منافذ USB 3.2 الجيل الأول (4 منافذ على اللوحة الخلفية، 2 منفذ متاحان عبر موصل USB الداخلي)

• شريحة USB 2.0 + مركز:

  • 8 منافذ USB 2.0/1.1 (2 منفذ على اللوحة الخلفية، 6 منافذ متاحة عبر موصلات USB الداخلية)

موصلات الإدخال/الإخراج الداخلية

• موصل طاقة رئيسي ATX 24 سنًا

• موصل طاقة ATX 12 فولت 8 سنًا

• موصل مروحة المعالج

• موصل مروحة النظام

• 1 موصل شريط LED قابل للعنونة

• 1 موصل شريط LED RGB

• 2 موصل M.2 Socket 3

• 4 موصلات SATA 6Gb/s

• 1 موصل للوحة الأمامية

• 1 موصل صوت للوحة الأمامية

• 1 موصل USB 3.2 Gen 1

• 3 موصلات USB 2.0/1.1

• 1 موصل Trusted Platform Module (فقط لوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

• 1 موصل منفذ تسلسلي

• 1 جمبر Clear CMOS

• 1 زر Q-Flash Plus

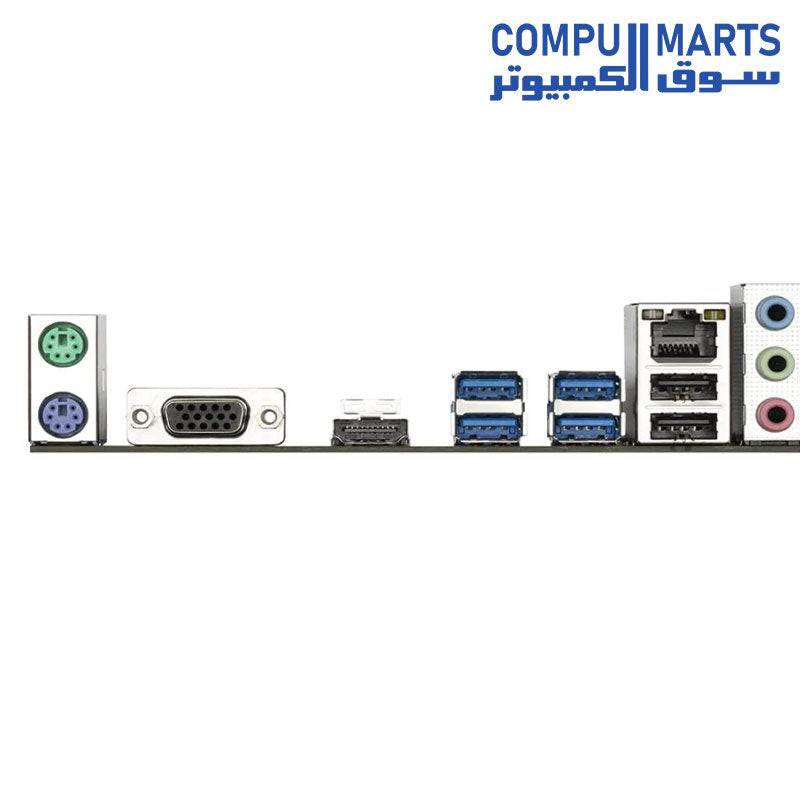

موصلات اللوحة الأم الخلفية:

• 1 منفذ ماوس PS/2

• 1 منفذ لوحة مفاتيح PS/2

• 1 منفذ D-Sub

• 1 منفذ HDMI

• 4 منافذ USB 3.2 Gen 1

• 2 منفذ USB 2.0/1.1

• 1 منفذ RJ-45

• 3 مقابس صوت

شريحة تحكم الإدخال/الإخراج: شريحة تحكم إدخال/إخراج من iTE

مراقبة الأجهزة:

• كشف الجهد

• كشف درجة الحرارة

• كشف سرعة المروحة

• تحذير من فشل المروحة

• التحكم في سرعة المروحة

• • تتوفر ميزة التحكم في سرعة المروحة اعتمادًا على المبرد الذي تقوم بتثبيته.

البيوس:

• ذاكرة فلاش 256 ميغابت

• استخدام BIOS مرخص من AMI UEFI

• PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0

مميزات فريدة:

• دعم مركز التطبيقات (APP Center)

• تختلف التطبيقات المتوفرة في مركز التطبيقات حسب طراز اللوحة الأم. كما تختلف وظائف كل تطبيق اعتمادًا على مواصفات اللوحة الأم.

• دعم EasyTune (ضبط النظام بسهولة)

• دعم Fast Boot (الإقلاع السريع)

• دعم Game Boost (تعزيز الألعاب)

• دعم ON/OFF Charge (الشحن عند التشغيل/الإيقاف)

• دعم RGB Fusion (دمج إضاءة RGB)

• دعم Smart Backup (النسخ الاحتياطي الذكي)

• دعم System Information Viewer (عارض معلومات النظام)

• دعم Q-Flash Plus

• دعم Q-Flash

• دعم Xpress Install (التثبيت السريع)

البرامج المضمنة:

• Norton Internet Security (إصدار OEM)

• Realtek 8118 Gaming LAN Bandwidth Control Utility (أداة تحكم في عرض النطاق الترددي لشبكة Realtek 8118 Gaming LAN)

نظام التشغيل: يدعم Windows 10 64-bit

عامل الشكل: عامل شكل Micro ATX ؛ 24.4 سم × 22.5 سم
