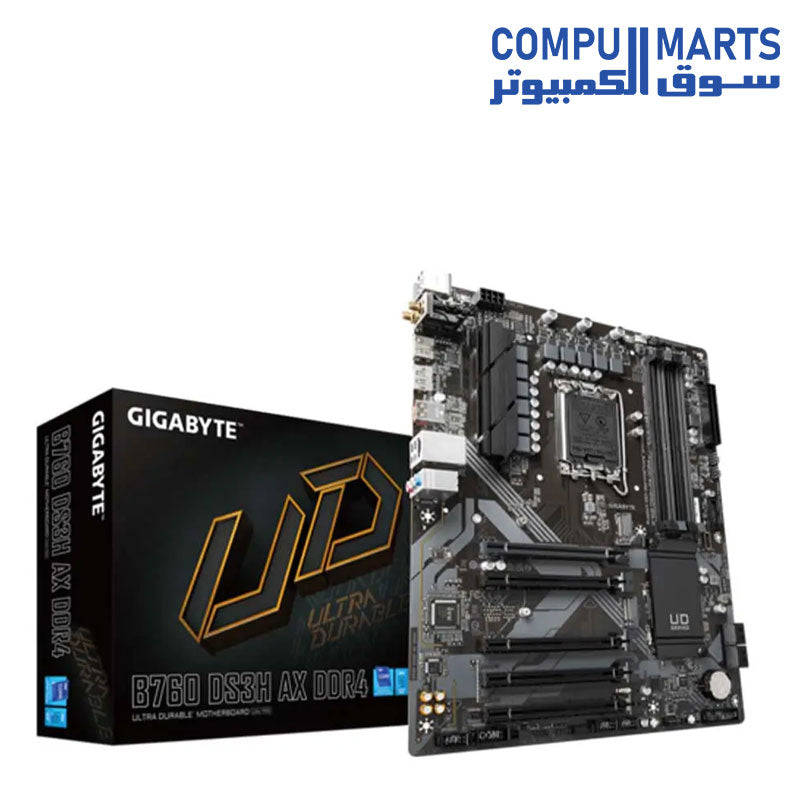

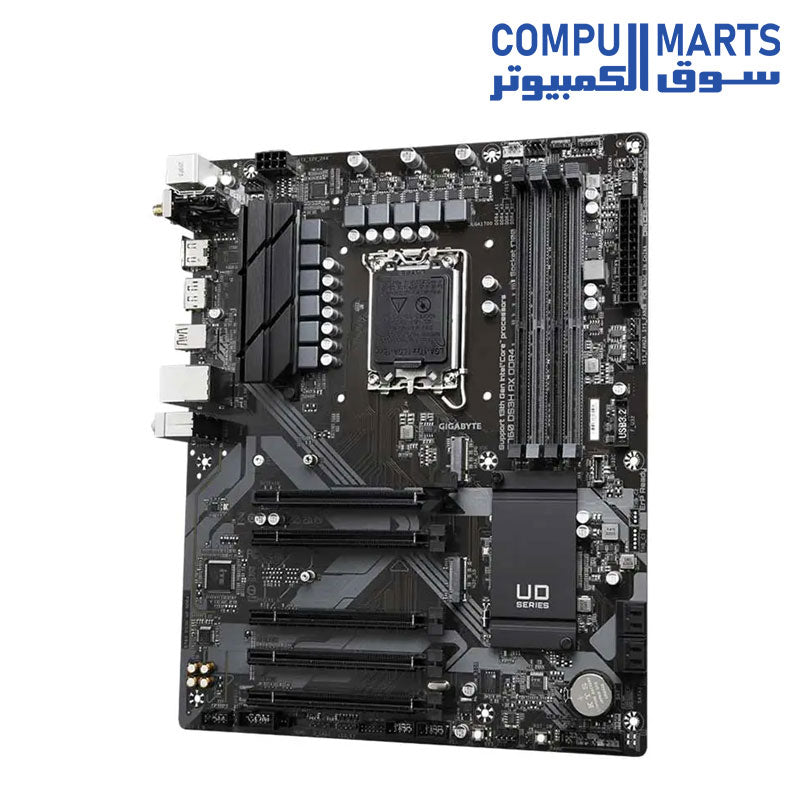

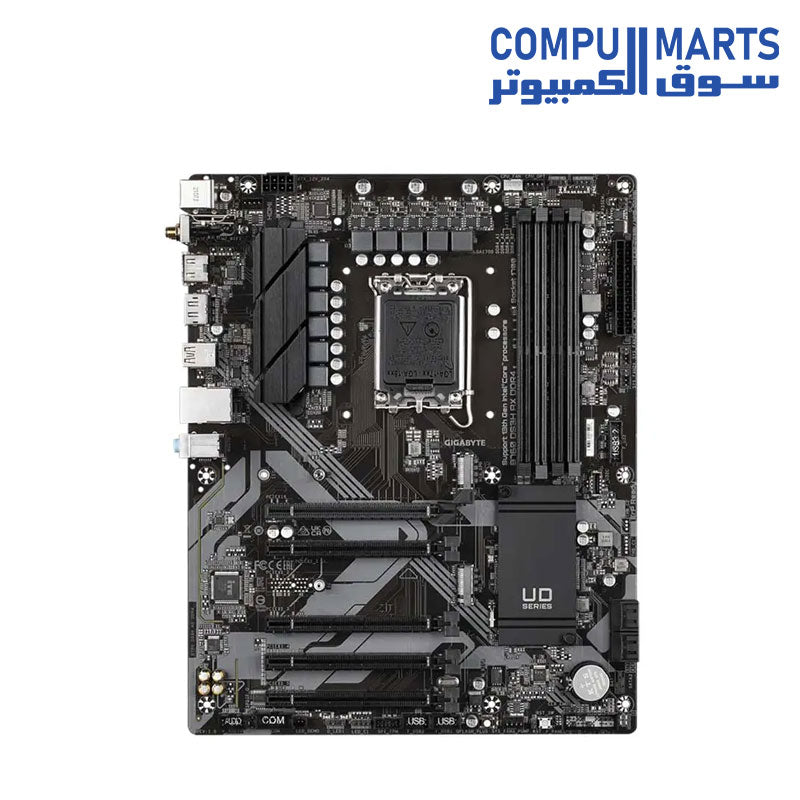

لوحة أم GIGABYTE B760 DS3H AX DDR4



لوحة أم GIGABYTE B760 DS3H AX DDR4

• مقبس Intel LGA 1700: يدعم معالجات الجيلين الـ 13 والـ 12 من Intel Core و Pentium Gold و Celeron.

• أداء لا مثيل له: حل تنظيم الجهد الرقمي Hybrid 8+2+1 طور.

• ذاكرة DDR4 ثنائية القناة: 4 فتحات DIMM تدعم وحدات الذاكرة XMP.

• تخزين الجيل التالي: موصلين M.2 بمعيار PCIe 4.0 x4.

• EZ-Latch: فتحة PCIe 4.0×16 بتصميم سريع التحرير.

• شبكات سريعة: غيغابيت إيثرنت LAN و Wi-Fi 6E 802.11ax.

• اتصال واسع: USB-C خلفي بسرعة 20 جيجابت/ثانية، منفذ عرض (DP)، منفذ HDMI.

• Smart Fan 6: ميزات متعددة لمستشعرات درجة الحرارة، رؤوس مروحة هجينة مع ميزة FAN STOP.

• Q-Flash Plus: تحديث BIOS بدون تثبيت المعالج والذاكرة وبطاقة الرسومات.

المعالج:

• مقبس LGA1700: يدعم معالجات الجيلين الـ 13 والـ 12 من Intel Core و Pentium Gold و Celeron.

• يختلف حجم ذاكرة L3 حسب المعالج.

• (يرجى الرجوع إلى "قائمة دعم المعالجات" للحصول على مزيد من المعلومات.)

الش chipsetة:

• شريحة Intel B760 Express

الذاكرة:

• تدعم وحدات الذاكرة DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 ميغاهرتز/ثانية.

• 4 فتحات DIMM DDR تدعم ما يصل إلى 128 جيجابايت (سعة 32 جيجابايت للذاكرة أحادية DIMM) من ذاكرة النظام.

• بنية ذاكرة ثنائية القناة.

• تدعم وحدات الذاكرة ECC Un-buffered DIMM 1Rx8/2Rx8 (تعمل في وضع non-ECC).

• تدعم وحدات الذاكرة غير ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16.

• تدعم وحدات الذاكرة Extreme Memory Profile (XMP).

• (يرجى الرجوع إلى "قائمة دعم الذاكرة" للحصول على مزيد من المعلومات.)

الرسومات المدمجة:

• دعم معالج الرسومات المدمج Intel HD Graphics:

  • منفذ HDMI واحد يدعم دقة قصوى تبلغ 4096×2160@60 هرتز.

  • يدعم إصدار HDMI 2.0 و HDCP 2.3.

  • منفذ DisplayPort واحد يدعم دقة قصوى تبلغ 4096×2304@60 هرتز.

  • يدعم إصدار DisplayPort 1.2 و HDCP 2.3

  • (قد تختلف مواصفات الرسومات حسب دعم المعالج.)

الصوت:

• كودك صوت Realtek Audio

• صوت عالي الدقة

• يدعم 2/4/5.1/7.1 قناة

• يمكنك تغيير وظيفة موصل الصوت باستخدام برنامج الصوت. لتكوين صوت 7.1 قناة، إضبط إعدادات الصوت في البرنامج.

• يدعم مخرج S/PDIF Out

الشبكة:

• شريحة شبكة Realtek GbE LAN (1 جيجابت في الثانية / 100 ميجابت في الثانية)

• وحدة اتصال لاسلكية AMD Wi-Fi 6E RZ608 (MT7921K)

• تدعم واي فاي a، b، g، n، ac، ax، وتدعم نطاقات تردد 2.4 / 5 / 6 جيجاهرتز

• بلوتوث 5.2

• يدعم معيار لاسلكي 11ax 80 ميجاهرتز ومعدل بيانات يصل إلى 1.2 جيجابت في الثانية (يختلف المعدل الفعلي حسب البيئة والمعدات).

فتحات التوسعة:

• المعالج:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x16 (PCIEX16)

  • لأداء مثالي، إذا كنت ستقوم بتثبيت بطاقة رسومات PCI Express واحدة فقط، فتأكد من تثبيتها في فتحة PCIEX16.

• الشريحة:

  • 4 فتحات PCI Express x16، تدعم PCIe 3.0 وتعمل بسرعة x1 (PCIEX1_1، PCIEX1_3 ~ PCIEX1_5)

واجهة التخزين:

• المعالج:

  • موصل M.2 واحد (Socket 3، M key، نوع 22110/2280 يدعم PCIe 4.0 x4/x2 SSD) (M2A_CPU)

• الشريحة:

  • موصل M.2 واحد (Socket 3، M key، نوع 2280 يدعم PCIe 4.0 x4/x2 SSD) (M2P_SB)

  • 4 موصلات SATA 6Gb/s

  • تدعم RAID 0، RAID 1، RAID 5، و RAID 10 لأجهزة تخزين SATA

اليو إس بي:

• الشريحة:

  • منفذ USB Type-C واحد على اللوحة الخلفية، يدعم USB 3.2 Gen 2×2

  • منفذ USB Type-C واحد يدعم USB 3.2 Gen 1، متوفر من خلال رأس USB الداخلي

  • منفذ USB 3.2 Gen 2 Type-A واحد (أحمر) على اللوحة الخلفية

  • 2 منفذ USB 3.2 Gen 1 متوفرين من خلال رأس USB الداخلي

  • 4 منافذ USB 2.0/1.1 على اللوحة الخلفية

• الشريحة + 2 موزع USB 2.0:

  • 4 منافذ USB 2.0/1.1 متوفرة من خلال رؤوس USB الداخلية

موصلات الإدخال/الإخراج الداخلية:

• 1 موصل طاقة رئيسي ATX 24-pin

• 1 موصل طاقة ATX 12V ثماني دبابيس

• 1 رأس مروحة المعالج

• 1 رأس مروحة معالج/مضخة تبريد بالمياه

• 3 رؤوس مروحة النظام

• 1 رأس مروحة نظام/مضخة تبريد بالمياه

• 2 رأس شريط LED قابل للعنونة

• 2 رأس شريط LED RGB

• 2 موصل M.2 Socket 3

• 4 موصلات SATA 6Gb/s

• 1 رأس اللوحة الأمامية

• 1 رأس صوت اللوحة الأمامية

• 1 رأس S/PDIF Out

• 1 رأس USB Type-C، يدعم USB 3.2 Gen 1

• 1 رأس USB 3.2 Gen 1

• 2 رأس USB 2.0/1.1

• 1 رأس وحدة Trusted Platform Module (فقط لوحدة GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

• منفذ تسلسلي واحد.

• زر تشغيل تحديث BIOS إضافي (Q-Flash Plus).

• زر إعادة التشغيل.

• موصل لتغيير إعدادات BIOS (Jumper).

• موصل آخر لمسح إعدادات BIOS (Clear CMOS).

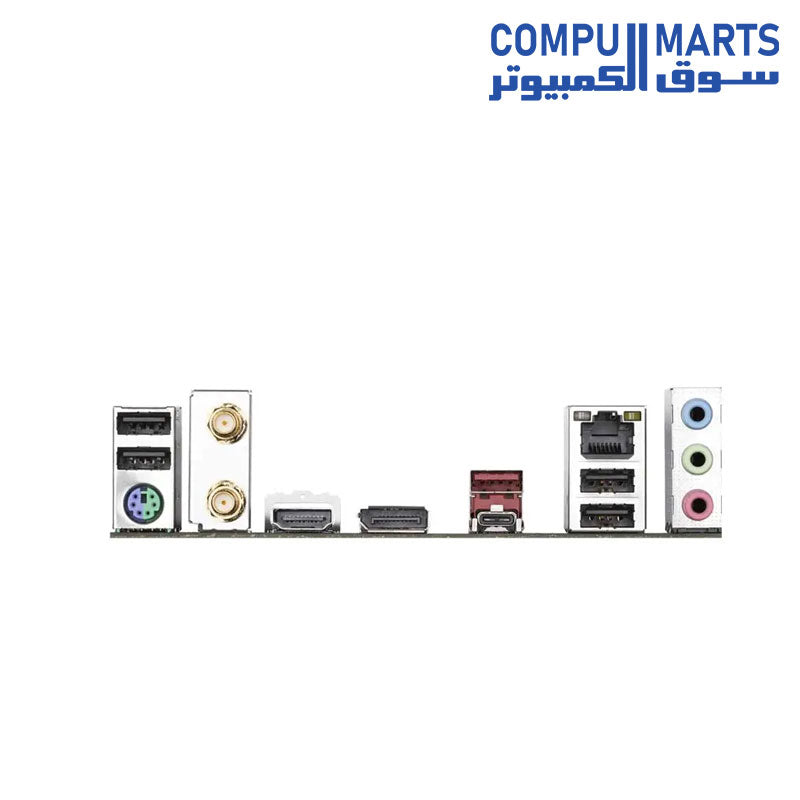

منافذ اللوحة الخلفية

• منفذ PS/2 مشترك للوحة المفاتيح والماوس.

• موصلا هوائي SMA (2T2R) للاتصال اللاسلكي.

• منفذ USB Type-C يدعم USB 3.2 Gen 2×2.

• منفذ USB 3.2 Gen 2 Type-A أحمر اللون.

• 4 منافذ USB 2.0/1.1.

• منفذ HDMI.

• منفذ DisplayPort.

• منفذ RJ-45 للاتصال الشبكي.

• 3 موصلات صوت.

المتحكم بالمدخلات والمخرجات

• شريحة تحكم من iTE.

مراقبة المكونات

• مراقبة الجهد الكهربائي.

• مراقبة درجة الحرارة.

• مراقبة سرعة المروحة.

• مراقبة تدفق تبريد الماء (إن وجد).

• تنبيه عند توقف المروحة.

• التحكم بسرعة المروحة.

ملاحظة: يدعم التحكم بسرعة المروحة (والمضخة) حسب مواصفات المروحة (والمضخة) المثبتة.

نظام التشغيل BIOS

• ذاكرة فلاش بسعة 128 ميجابايت.

• نظام AMI UEFI BIOS مرخص.

• يدعم المعايير: PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7، ACPI 5.0.

المميزات الإضافية

• دعم تطبيق GIGABYTE Control Center (GCC).

• تتوفر تطبيقات مختلفة في GCC حسب طراز اللوحة الأم. وقد تختلف الوظائف المدعومة في كل تطبيق حسب مواصفات اللوحة الأم.

• دعم تحديث BIOS بدون معالج (Q-Flash).

• دعم تحديث BIOS إضافي (Q-Flash Plus).

البرامج المرفقة

• برنامج حماية الإنترنت Norton Internet Security (نسخة OEM).

• برنامج إدارة عرض النطاق الترددي للشبكة المحلية.

نظام التشغيل المدعوم

• Windows 11 64-بت.

• Windows 10 64-بت.

عامل الشكل

• عامل الشكل ATX؛ أبعاد 30.5سم × 24.4سم.
