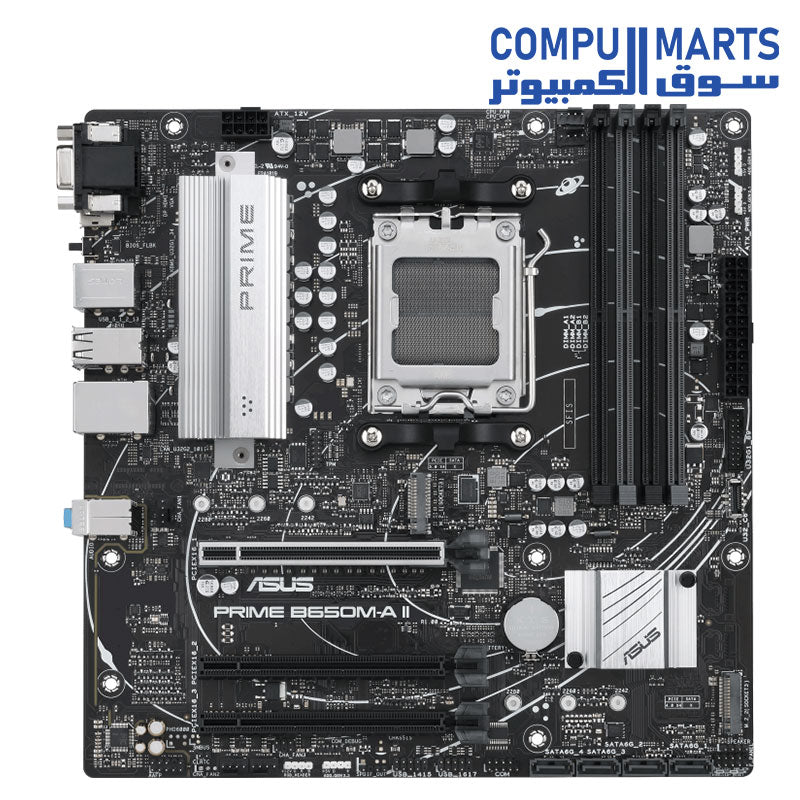

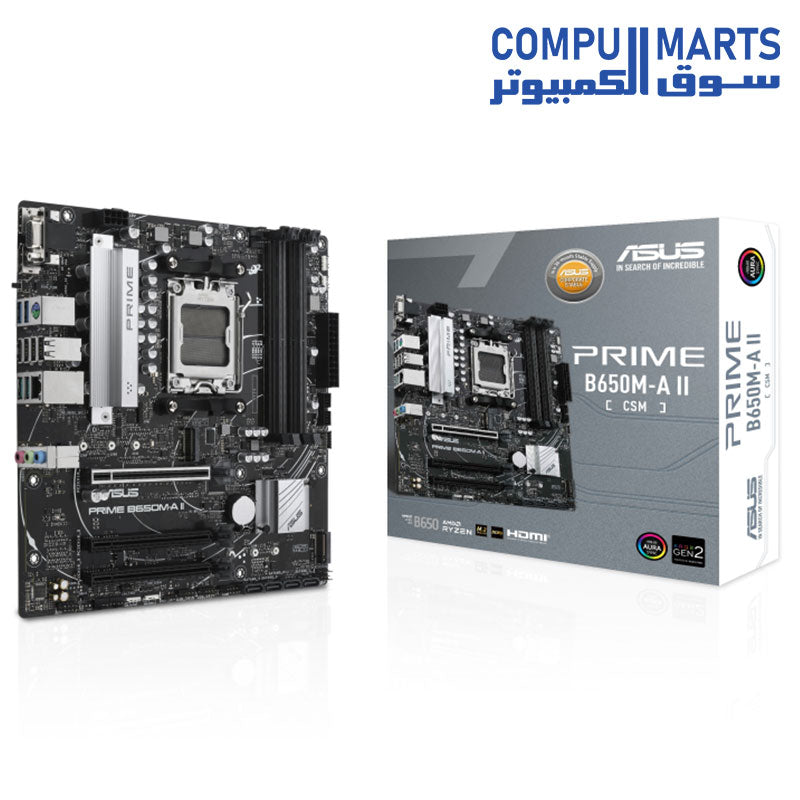

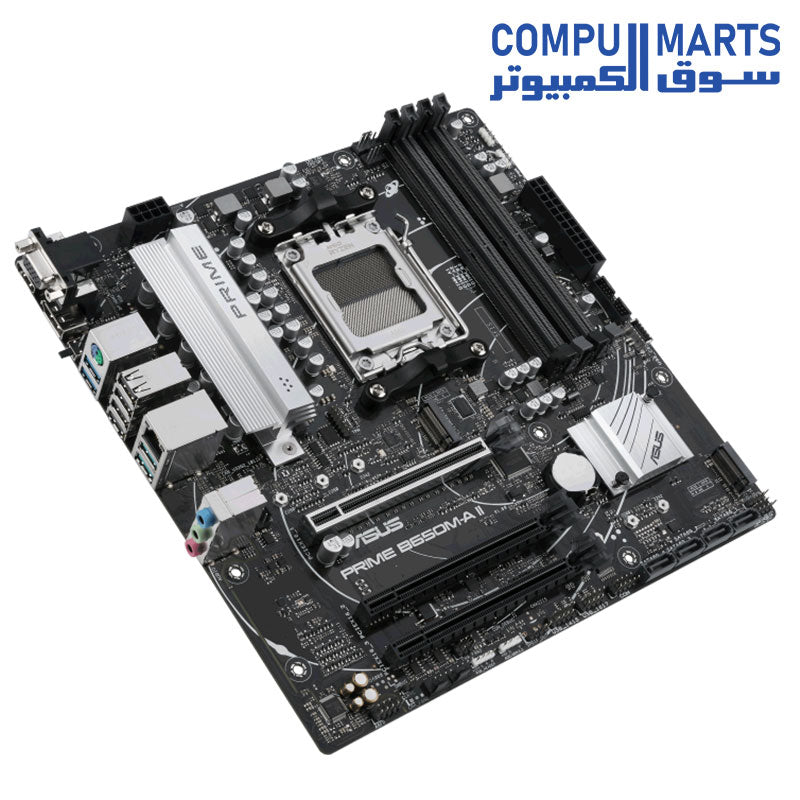

لوحة أم ASUS Prime B650M-A II-CSM AMD B650 AM5 Ryzen Desktop 9000 8000 & 7000 Micro-ATX mATX DDR5، PCIe 5.0 M.2، 2.5Gb LAN، DisplayPort، HDMI، VGA، USB 3.2، USB 3.2 Type-C، BIOS Flashback

لوحة أم ASUS Prime B650M-A II-CSM AMD B650 AM5 Ryzen Desktop 9000 8000 & 7000 Micro-ATX mATX DDR5، PCIe 5.0 M.2، 2.5Gb LAN، DisplayPort، HDMI، VGA، USB 3.2، USB 3.2 Type-C، BIOS Flashback



وحدة المعالجة المركزية

AMD Socket AM5 لمعالجات سطح المكتب من سلسلة AMD Ryzen 9000 & 8000 & 7000*

مجموعة الشرائح

مجموعة شرائح AMD B650

الذاكرة

4 x DIMM، الحد الأقصى 192 جيجابايت، DDR5 7600+(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200/5000/4800

ذاكرة ECC وغير ECC وغير مخزنة مؤقتًا*

بنية ذاكرة ثنائية القناة

تدعم ملفات تعريف AMD الموسعة لرفع تردد التشغيل (EXPO)

OptiMem II

* تختلف أنواع الذاكرة المدعومة ومعدل البيانات (السرعة) وعدد وحدات DRAM وفقًا لتكوين وحدة المعالجة المركزية والذاكرة

* تدعم ذاكرة DDR5 غير المخزنة مؤقتًا وغير ECC وظيفة On-Die ECC.

الرسومات

1 × DisplayPort**

1 × منفذ VGA

1 × منفذ HDMI***

* قد تختلف مواصفات الرسومات بين أنواع وحدة المعالجة المركزية. يرجى الرجوع إلى مواصفات وحدة المعالجة المركزية AMD.

** تدعم الحد الأقصى 8K@60Hz كما هو محدد في DisplayPort 1.4.

*** تدعم 4K@60Hz كما هو محدد في HDMI 2.1.

فتحات التوسعة

معالجات سطح المكتب من سلسلة AMD Ryzen 9000 و7000*

1 فتحة PCIe 4.0 x16 (تدعم وضع x16)

معالجات سطح المكتب من سلسلة AMD Ryzen 8000

1 فتحة PCIe 4.0 x16 (تدعم وضع x8/x4)**

شريحة AMD B650

2 فتحة PCIe 4.0 x16 (تدعم وضع x1)

** تختلف المواصفات حسب أنواع وحدة المعالجة المركزية.

التخزين

يدعم إجمالي فتحات M.2 و4 منافذ SATA بسرعة 6 جيجابت/ثانية*

معالجات سطح المكتب من سلسلة AMD Ryzen 9000 و7000

فتحة M.2_1 (مفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 5.0 x4)

معالجات سطح المكتب من سلسلة AMD Ryzen 8000

فتحة M.2_1 (مفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)

شريحة AMD B650

فتحة M.2_2 (مفتاح M)، النوع 2242/2260/2280 (تدعم وضع PCIe 4.0 x4)

4 منافذ SATA بسرعة 6 جيجابت/ثانية

* تدعم تقنية AMD RAIDXpert2 كلاً من PCIe RAID 0/1/10 وSATA RAID 0/1/10.

Ethernet

1 x Realtek 2.5Gb Ethernet

USB

منفذ USB خلفي (إجمالي 8 منافذ)

2 x منفذ USB 3.2 Gen 2 (2 x Type-A)

2 x منفذ USB 3.2 Gen 1 (2 x Type-A)

4 x منافذ USB 2.0 (4 x Type-A)

USB أمامي (إجمالي 7 منافذ)

1 x موصل USB 3.2 Gen 1 (يدعم USB Type-C)

1 x موصل USB 3.2 Gen 1 يدعم منفذي USB 3.2 Gen 1 إضافيين

2 x موصلات USB 2.0 تدعم 4 منافذ USB 2.0 إضافية

الصوت

صوت محيطي Realtek 7.1 صوت عالي الدقة CODEC*

- يدعم: اكتشاف المقبس، البث المتعدد، إعادة تعيين مقبس اللوحة الأمامية

- يدعم تشغيل ما يصل إلى 24 بت/192 كيلو هرتز

ميزات الصوت

- حجب الصوت

- صوت ممتاز المكثفات

- طبقات PCB مخصصة للصوت

* يلزم وجود هيكل مزود بوحدة صوت عالية الدقة في اللوحة الأمامية لدعم إخراج الصوت المحيطي 7.1.

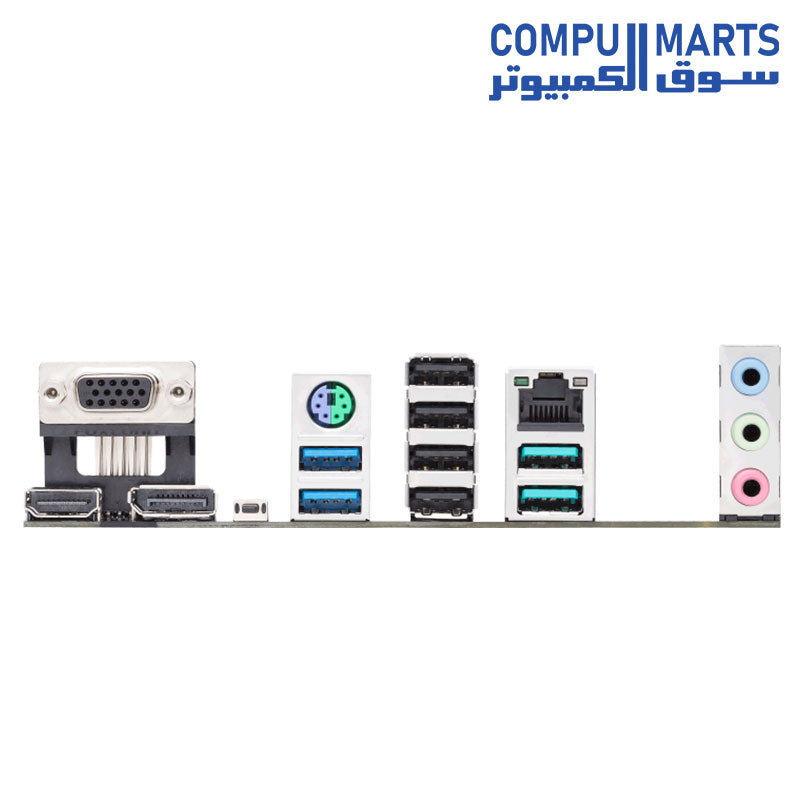

منافذ الإدخال والإخراج باللوحة الخلفية

2 منفذ USB 3.2 من الجيل الثاني (2 من النوع A)

2 منفذ USB 3.2 من الجيل الأول (2 من النوع A)

4 منافذ USB 2.0 (4 من النوع A)

1 منفذ DisplayPort

1 منفذ VGA

1 منفذ HDMI

1 منفذ Ethernet بسرعة 2.5 جيجابت من Realtek

3 مقابس صوت

1 زر BIOS FlashBack

1 منفذ مجموعة لوحة المفاتيح/الماوس PS/2

موصلات الإدخال والإخراج الداخلية

موصلات متعلقة بالمروحة والتبريد

1 موصل مروحة وحدة المعالجة المركزية رباعي السنون

1 موصل مروحة وحدة المعالجة المركزية رباعي السنون

3 موصلات مروحة هيكل رباعية السنون

موصلات متعلقة بالطاقة

1 موصل طاقة رئيسي 24 سنون

1 موصل طاقة +12 فولت 8 سنون

موصلات متعلقة بالتخزين

2 فتحة M.2 (مفتاح M)

4 منافذ SATA 6 جيجابت/ثانية

USB

1 موصل USB 3.2 من الجيل الأول (يدعم USB النوع C)

1 × موصل USB 3.2 Gen 1 يدعم منفذي USB 3.2 Gen 1 إضافيين

2 × موصل USB 2.0 يدعمان 4 منافذ USB 2.0 إضافية

متنوع

3 × موصلات قابلة للعنونة من الجيل الثاني

1 × موصل Aura RGB

1 × موصل Clear CMOS

1 × موصل منفذ COM

1 × موصل صوت اللوحة الأمامية (AAFP)

1 × موصل خرج S/PDIF

1 × موصل مكبر صوت

1 × موصل TPM SPI (14-1pin)

1 × موصل لوحة النظام 10-1 pin

الميزات الخاصة

ASUS 5X PROTECTION III

- DIGI+ VRM

- LANGuard

- حماية من الجهد الزائد

- Safeslot Core+

- مدخل/مخرج خلفي من الفولاذ المقاوم للصدأ

ASUS Q-Design

- Q-DIMM

- Q-LED Core

- Q-Slot

ASUS Thermal Solution

- تصميم مبدد حرارة VRM

ASUS EZ DIY

- BIOS زر FlashBack

- BIOS FlashBack LED

Aura Sync

- موصل Aura RGB

- موصلات Gen 2 قابلة للعنونة

ميزات البرنامج

برنامج ASUS الحصري

Armoury Crate

- Aura Creator

- Aura Sync

- Fan Xpert 2+

- توفير الطاقة

AI Suite 3

- TurboV EVO

- DIGI+ VRM

- PC Cleaner

ASUS CPU-Z

برنامج Norton Antivirus (إصدار تجريبي مجاني)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

BIOS

ذاكرة فلاش ROM بحجم 256 ميجابايت، وUEFI AMI BIOS

إمكانية الإدارة

WOL by PME، وPXE

الملحقات

الكابلات

كبلان SATA بسرعة 6 جيجابت/ثانية

متنوع

1 × درع إدخال/إخراج

1 × حزمة براغي لقرص SSD M.2

الوثائق

1 × تنشيط ACC Express بطاقة المفتاح

1 × دليل المستخدم

نظام التشغيل

Windows 11، Windows 10 64 بت

عامل الشكل

عامل الشكل mATX

9.6 بوصة × 9.6 بوصة (24.4 سم × 24.4 سم)
