اللوحة الأم ASUS ROG MAXIMUS Z690 HERO مع 20 + 1 مراحل طاقة ، DDR5 ، خمسة M.2 ، موصل USB 3.2 Gen 2x2 في اللوحة الأمامية ، Dual Thunderbolt 4 ، PCIe 5.0 ، Onboard WiFi 6E و Aura Sync RGB Lighting - intel

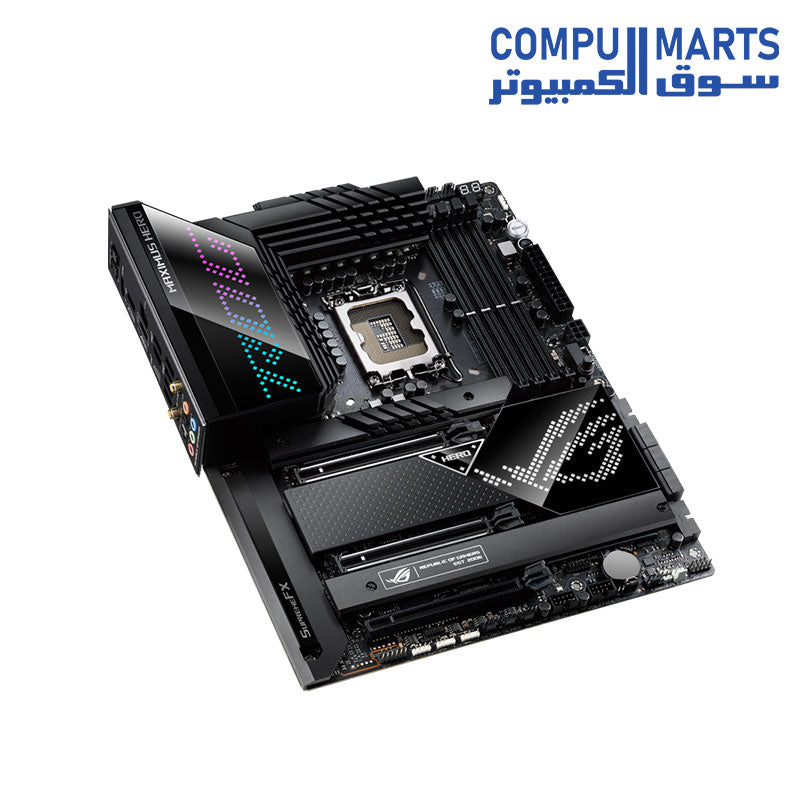

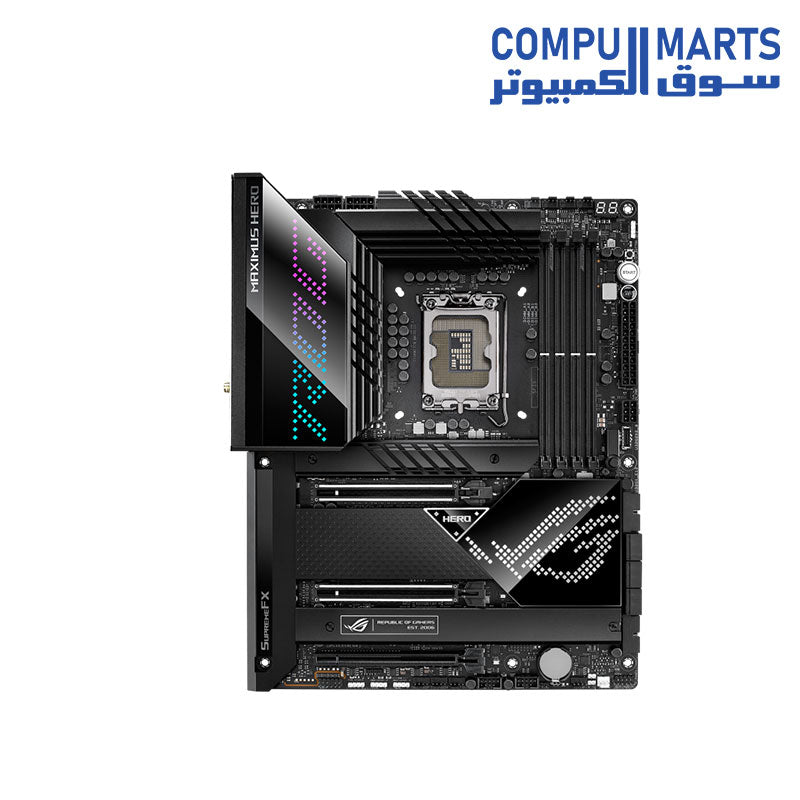

اللوحة الأم ASUS ROG MAXIMUS Z690 HERO

لوحة أم Intel Z690 ATX مع مراحل طاقة 20+1، دعم DDR5، خمس منافذ M.2، موصل أمامي USB 3.2 Gen 2x2، منافذ Thunderbolt 4 مزدوجة، PCIe 5.0، واي فاي 6E مدمج وإضاءة Aura Sync RGB

• مقبس Intel LGA 1700: متوافق مع معالجات Intel Core من الجيل الثالث عشر ومعالجات Intel Core، Pentium Gold، و Celeron من الجيل الثاني عشر.

تحكم ذكي: أدوات حصرية من ASUS تشمل رفع تردد التشغيل بالذكاء الاصطناعي، والتبريد بالذكاء الاصطناعي، والشبكات بالذكاء الاصطناعي، وإلغاء الضوض بالذكاء الاصطناعي ثنائي الاتجاه لتكوين سهل.

حل طاقة قوي: مراحل طاقة مجتمعة 20+1 مصنفة 90 أمبير، موصلات طاقة ProCool II، مكثفات خنق من سبيكة MicroFine ومكثفات معدنية فاخرة.

تصميم حراري محسن: مجاري حرارية VRM كبيرة بالإضافة إلى غطاء مدمج من الألومنيوم الخاص بالإدخال/الإخراج، وسادة حرارية عالية التوصيل، وثلاث مجاري حرارية M.2 ولوحتان خلفية M.2، بالإضافة إلى منطقة تبريد المياه ROG وبطاقة ROG Hyper M.2 مع مجاري حرارية.

شبكات عالية الأداء: واي فاي 6E مدمج، وشبكة Intel 2.5 جيجا بايت إيثرنت، و ASUS LANGaurd.

• أحدث معايير الاتصال للألعاب: موصلات PCIe 5.0، وفتحتين M.2 من الجيل الرابع، وبطاقة ROG Hyper M.2 مع دعم Gen 5 M.2، وموصل USB 3.2 Gen 2x2 على لوحة الواجهة، ومنفذا Thunderbolt 4‏ (USB Type-C) المزدوج.

• مكونات تبريد قوية: تصميم VRM ذكي مصنف بـ 90 أمبير، بالإضافة إلى مكونات مختارة بعناية وتخطيط تحسين الذاكرة لتلبية احتياجات المتحمسين الذين يتطلعون إلى إنشاء جهاز كمبيوتر قوي ومتوازن الأداء.

• دعم أحدث معالجات Intel®:‏ تتوافق اللوحة الأم بسهولة مع معالجات Intel Alder Lake-S بفضل تصميم VRM المخصص ودعم أحدث ذاكرة عالية الأداء.

تبريد فعال:

• مشتتات حرارية قوية للوحة الأم و VRM: توفر توازنًا مثاليًا بين الكتلة ومساحة السطح لتبديد الحرارة.

• حرية اختيار التبريد: إمكانية استخدام مبرد AIO أو حل تبريد مخصص مع المراوح المفضلة لديك للحفاظ على درجات الحرارة تحت السيطرة الكاملة.

اتصال متقدم:

• أحدث حلول الاتصال: تدعم WiFi 6E، و PCIe 5.0، ومنفذي Thunderbolt 4‏ USB Type-C‏ اتصالًا سلسًا للغاية ونقلًا سريعًا للغاية للملفات.

• بطاقة صوت SupremeFX ALC4082: توفر تجربة صوتية غامرة للاعبين من محبي الصوت عالي الدقة، مع توفير فتحة PCIe في نفس الوقت.

ميزات إضافية:

• نظام صوتي رائد: ROG SupremeFX ALC4082 مع محول DAC من ESS ES9018Q2C لتحديد المواقع والديناميكيات الدقيقة.

• تخصيص لا مثيل له: غطاء I/O مع إضاءة Polymo، وإضاءة RGB من ASUS-exclusive Aura Sync، بما في ذلك موصل RGB واحد وثلاثة موصلات RGB من الجيل الثاني القابلة للعنونة.

• تصميم مناسب لمحبي التجميع: درع I/O مثبت مسبقًا، وتحرير سريع لفتحة PCIe، وميزة BIOS FlashBack، ورموز Q-Code، ومفتاح FlexKey، وموصل Q-Connector، ومزلاج M.2 Q-Latch، وفتحة SafeSlot، وبطاقة ROG Hyper M.2 وحامل بطاقة رسومات ROG.

• برامج شهيرة: اشتراك مدته عام واحد في AIDA64 Extreme ولوحة تحكم UEFI BIOS سهلة الاستخدام مع MemTest86 مدمج.

تتميز لوحة الأم ROG Maximus Z690 Hero بمجموعة أدوات بديهية ومرنة تمنح المستخدمين تحكمًا متقدمًا في أداء النظام.

التخصيص:

بالإضافة إلى الأداء القوي، تقدم ROG Maximus Z690 Hero شاشة Polymo Lighting الجديدة، التي تزين غطاء اللوحة الخلفية بمصفوفة ضوئية ملونة ومميزة. يتميز هذا التصميم المعقد بنمطين من إضاءة RGB، مما يسمح للمستخدمين بعرض نمط إضاءة RGB فريد لن يجدوه في أي مكان آخر.

المعالج:

• تدعم مقبس Intel LGA1700 معالجات Intel Core من الجيل الثاني عشر والثالث عشر، ومعالجات Pentium Gold و Celeron.

• تدعم تقنية Intel Turbo Boost 2.0 وتقنية Intel Turbo Boost Max 3.0.

• يعتمد دعم تقنية Intel Turbo Boost Max 3.0 على نوع المعالج.

chipset:

Z690

الذاكرة:

• 4 منافذ DIMM، تصل إلى 128 جيجابايت، DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 MT/s ذاكرة غير قابلة للتصحيح، غير مخزنة مؤقتًا

• بنية ذاكرة ثنائية القناة

• تدعم Intel Extreme Memory Profile (XMP)

• الرسومات:

• 1 منفذ HDMI

• 2 منفذ Intel Thunderbolt 4 (USB Type-C) يدعم منفذي إخراج DisplayPort 1.4 و Thunderbolt

• يدعم 4K60Hz كما هو محدد في HDMI 2.1.

فتحات التوسعة:

• معالجات Intel من الجيل الثاني عشر والثالث عشر

• 2 منفذ PCIe 5.0 x16 (يدعم وضعي x16 أو x8/x8)

• شريحة Z690 من Intel

• 1 منفذ PCIe 4.0 x16 (يدعم وضعي x4، x4/x4)

• يرجى مراجعة جدول انقسام PCIe في الفصل الأول.

• عند تثبيت بطاقة ROG Hyper M.2 على PCIEX16(G5)_1، سيعمل PCIEX16(G5)_2 بسرعة x8 فقط، والعكس صحيح.

• يدعم ذاكرة Intel Optane من سلسلة H على منفذ PCIe المتصل بـ PCH.

التخزين

يدعم اللوحة الأم 5 منافذ M.2 و6 منافذ SATA 6Gb/s، بما يوفر إمكانيات تخزين مرنة وتتوافق مع متطلبات المستقبل.

•


  منافذ M.2:




  • M.2_1 (مفتاح M)، نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4.)

    • يدعم معالجات Intel من الجيلين 13 و12 وضع PCIe 4.0 x4.







  • M.2_2 (مفتاح M)، نوع 2242/2260/2280 (يدعم وضع PCIe 3.0 x4)




  • M.2_3 (مفتاح M)، نوع 2242/2260/2280 (يدعم أوضاع PCIe 4.0 x4 وSATA)




  • منفذ Hyper M.2_1 (مفتاح M) عبر بطاقة ROG Hyper M.2، نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4)




  • منفذ Hyper M.2_2 (مفتاح M) عبر بطاقة ROG Hyper M.2، نوع 2242/2260/2280/22110 (يدعم وضع PCIe 4.0 x4)




•


  منافذ SATA: 6 منافذ SATA 6Gb/s




  • تدعم تقنية Intel Rapid Storage Technology تكوينات RAID 0/1/5 مع منافذ M.2، وRAID 0/1/5/10 مع منافذ SATA.




  • تدعم تقنية Intel Rapid Storage Technology وحدات تخزين Intel Optane Memory H Series على منافذ M.2 المتصلة بـ PCH.




ملاحظات حول منافذ M.2:

• عند تثبيت بطاقة ROG Hyper M.2 على PCIEX16(G5)_1، يمكن لمنفذ Hyper M.2_1 دعم وضع PCIe 4.0 x4.

• عند تثبيت بطاقة ROG Hyper M.2 على PCIEX16(G5)_2، يمكن لمنفذ Hyper M.2_1 دعم وضع PCIe 5.0 x4.

• عند تثبيت بطاقة ROG Hyper M.2 على PCIEX16(G4)، يمكن لمنفذي Hyper M.2_1 وHyper M.2_2 دعم وضع PCIe 4.0 x4.

• عند تثبيت بطاقة ROG Hyper M.2 على PCIEX16(G5)_1 أو PCIEX16(G5)_2، سيتم تعطيل منفذ Hyper M.2_2.

• لا يدعم تكوين RAID وأقراص التمهيد على منافذ SATA6G_E1-2.

الشبكة

• 1 منفذ Ethernet من Intel بسرعة 2.5 جيجابت في الثانية

• تقنية ASUS LANGuard

اللاسلكي وبلوتوث

• تقنية Intel Wi-Fi 6E

• 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)

• يدعم نطاقات التردد

اللاسلكي:

• يدعم بلوتوث الإصدار 5.2.

• يدعم شبكة Wi-Fi 6E بتردد 6 جيجاهرتز (قد تختلف القوانين واللوائح حسب البلد)، ويتطلب نظام تشغيل Windows 11 أو إصدار أحدث للاستفادة من كامل الميزات.

المداخل والمخارج:

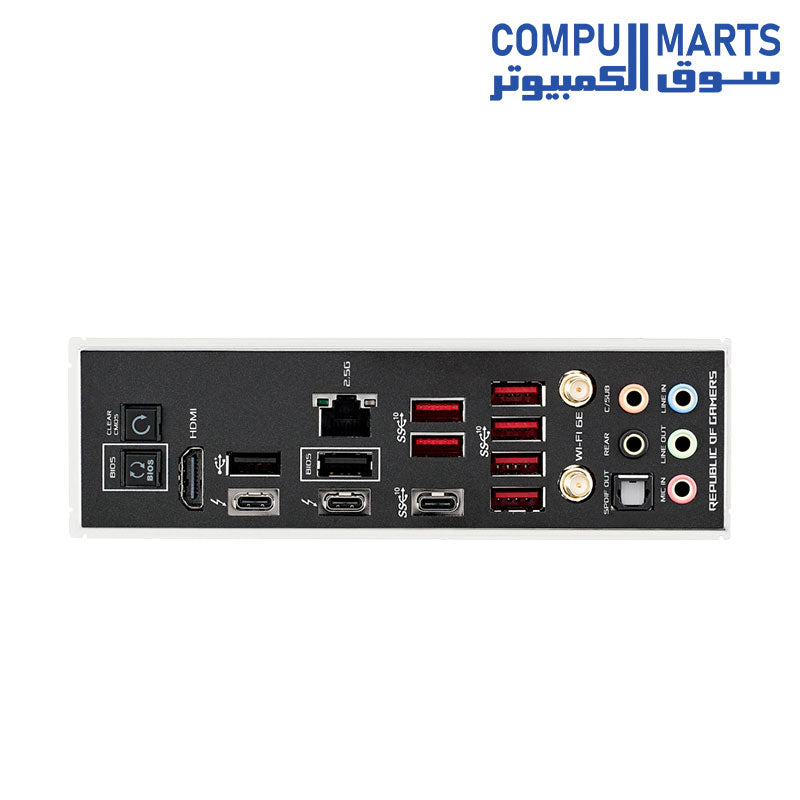

• الواجهة الخلفية:

• 11 منفذ USB إجمالاً:

• منفذان Thunderbolt 4 من نوع USB Type-C.

• 7 منافذ USB 3.2 Gen 2 (6 من نوع Type-A و 1 من نوع Type-C).

• منفذان USB 2.0 من نوع Type-A.

• منفذ USB 3.2 Gen 2x2 من نوع

• Type-C.

• يدعم توصيل 4 منافذ USB 3.2 Gen 1 إضافية عبر موصل داخلي.

• يدعم توصيل 4 منافذ USB 2.0 إضافية عبر موصل داخلي.

• صوت:

• بطاقة صوت عالية الدقة ROG SupremeFX 7.1 Surround Sound من نوع ALC4082.

• القدرة على تحديد مقاومة سماعات الرأس الأمامية والخلفية.

• يدعم اكتشاف المقابس وتعدد تدفقات الصوت وإعادة توجيه مقبس اللوحة الأمامية.

• جودة صوت عالية مع نسبة إشارة إلى ضوضاء (SNR) تصل إلى 120 ديسيبل للمخرج و 113 ديسيبل للمدخل.

• يدعم تشغيل الصوت حتى 32-Bit/384 كيلو هرتز.

• ميزات الصوت الإضافية:

• تقنية عزل الصوت SupremeFX.

• محول رقمي إلى تماثلي (DAC/AMP) من نوع ESS SABRE9018Q2C.

• مداخل صوت مطلية بالذهب.

• منفذ إخراج الصوت البصري S/PDIF الخلفي.

• مكثفات صوتية عالية الجودة.

• غطاء لمنافذ الصوت.

• يرجى ملاحظة أن منفذ Line out الخلفي لا يدعم الصوت المكاني. لاستخدام الصوت المكاني، يرجى توصيل جهاز الصوت الخاص بك بمقبس الصوت الموجود على اللوحة الأمامية.

• منافذ أخرى:

• منفذان Thunderbolt 4 من نوع USB Type-C.

• 7 منافذ USB 3.2 Gen 2 (6 من نوع Type-A و 1 من نوع Type-C).

• منفذان USB 2.0 من نوع Type-A.منفذ HDMI.

• وحدة Wi-Fi.

• منفذ شبكة إيثرنت Intel 2.5 جيجابت بت.

• 5 مداخل صوت مطلية بالذهب.

• منفذ إخراج الصوت البصري S/PDIF.

• زر BIOS FlashBack.

• زر Clear CMOS.

موصّلات الإدخال/الإخراج الداخلية متعلّق بالمراوح والتبريد

• موصّل مروحة وحدة المعالجة المركزية 4 سنون × 1

• موصّل مروحة CPU OPT 4 سنون × 1

• موصّل مضخة وحدة التبريد السائلة AIO 4 سنون × 1

• موصّلات مراوح الهيكل 4 سنون × 4

• موصّل W_PUMP+ × 1

• موصّل مدخل الماء 2 سنون × 1

• موصّل مخرج الماء 2 سنون × 1

• موصّل تدفق الماء 3 سنون × 1 متعلّق بالطاقة

• موصّل طاقة رئيسي 24 سنون × 1

• موصّل +12 فولت 8 سنون × 2

• موصّل بطاقة رسومات PCI Express 6 سنون × 1 متعلّق بالتخزين

• فتحات M.2 ( مفتاح M) × 3

• منافذ SATA 6 غيغابايت/ثانية × 6 USB

• موصّل USB 3.2 الجيل الثاني x2 (يدعم USB Type-C) × 1

• يدعم موصلي USB 3.2 الجيل الأول 4 منافذ USB 3.2 الجيل الأول إضافية × 2

• يدعم موصلي USB 2.0 4 منافذ USB 2.0 إضافية × 2 متفرقات

• 3 × موصلات Addressable الجيل الثاني

• موصّل AURA RGB × 1

• زر FlexKey × 1

• موصّل صوت اللوحة الأمامية (AAFP) × 1

• موصّل رأسية TPM (14-1 سنّ) × 1

• زر تشغيل × 1

• زر إعادة المحاولة × 1

• موصّل لوحة نظام 10-1 سنّ × 1

• موصّل مستشعر حراري × 1

ميزات خاصة مجموعة OC المتطورة

• زر FlexKey

• زر إعادة المحاولة

• زر تشغيل محرك Digi+ المتطور

• مكثفات معدنية سوداء 10 كيلو واط

• ملفات تشويق دقيقة للغاية تصميم ASUS Q

• قفل M.2 سريع

• تحرير قفل فتحة PCIe سريع

• رمز Q

• موصل Q

• ذاكرة DIMM Q

• مؤشر LED (وحدة المعالجة المركزية [أحمر]، DRAM [أصفر]، VGA [أبيض]، جهاز التمهيد [أصفر أخضر])

• فتحة Q حل ASUS الحراري

• صفيحة خلفية لمشتت حراري M.2

• مشتتات حرارية M.2

• تصميم مشتت حراري VRM ASUS EZ DIY

• زر FlashBack في BIOS

• زر مسح CMOS

• واقي ذراع مقبس وحدة المعالجة المركزية

• ProCool II

• درع إدخال/إخراج مُثبّت مسبقًا

• SafeSlot

• SafeDIMM مزامنة AURA

• موصل(ات) AURA RGB

• موصل(ات) Addressable الجيل الثاني USB

رؤوس التوصيل:

• مهايئ (مهايطات) رأس AURA RGB

• مهايئ (مهايطات) رأس Addressable Gen 2

• واجهة USB 3.2 Gen 2x2 الأمامية مع دعم Quick Charge 4+

• دعم: شحن حتى 60 وات

• خرج: 5/9/15/20 فولت بحد أقصى 3 أمبير، PPS: 3.3-21 فولت بحد أقصى 3 أمبير

• متوافق مع QC 4.0/3.0/2.0، PD3.0، و PPS

• لدعم 60 وات، يرجى توصيل كابل الطاقة بموصل بطاقة الرسومات PCIe ذي 6 سنون، أو يُمكن فقط دعم 27 وات

ASUS HYDRANODE:

• دعم 3 مراوح هيكل (CHA_FAN1P، CHA_FAN2P، CHA_FAN3P)

الميزات البرمجية:

برامج ROG الحصرية:

• ROG CPU-Z

• GameFirst VI

• Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion

• Sonic Radar III

• DTS Sound Unbound

• BullGuard Internet Security (النسخة الكاملة لمدة سنة)

برامج ASUS الحصرية:

• Armoury Crate

• AIDA64 Extreme (النسخة الكاملة لمدة سنة)

• AURA Creator

• AURA Sync

• Fan Xpert 4

• إلغاء ضوض الذكاء الاصطناعي ثنائي الاتجاه

AI Suite 3:

• تحسين سهل باستخدام رفع تردد التشغيل بالذكاء الاصطناعي

مزايا إضافية:

• وحدة معالجة Turbo (TPU)

• وحدة توفير الطاقة (EPU)

• تحكم طاقة DIGI+

• تطبيق Turbo

• MyAsus

• WinRAR

• نظام BIOS UEFI

• دليل رفع تردد التشغيل بالذكاء الاصطناعي

• ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• وضع ASUS UEFI BIOS EZ

• MemTest86

• BIOS

• ذاكرة ROM فلاش 256 ميغابايت، BIOS UEFI AMI

الإدارة:

• WOL حسب PME، PXE

الملحقات:

• 1 كابل تمديد ARGB RGB

• 1 كابل تمديد RGB

• 4 كابلات SATA 6Gb/s

• بطاقة ROG Hyper M.2

• 1 بطاقة ROG Hyper M.2 مع مبدد حراري

• 2 عبوات مسامير M.2 لبطاقة ROG Hyper M.2

• ملحقات متنوعة

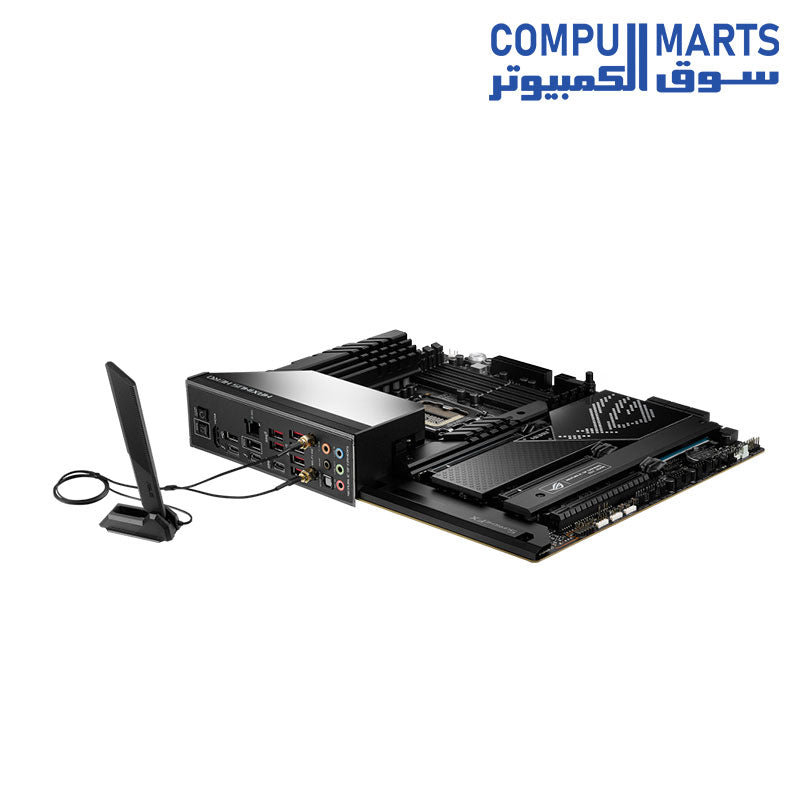

• 1 هوائي ASUS Wi-Fi قابل للحركة

• 1 عبوة M.2 Q-Latch

• 2 عبوة M.2 Q-Latch للوحة خلفية M.2

• 1 عبوة مطاط M.2

• 1 موصل Q

• 1 حامل بطاقة رسومات ROG

• ملصقات ROG

• سلسلة مفاتيح ROG

• بطاقة شكر من ROG

وسائط التثبيت:

• 1 محرك أقراص USB مع الأدوات المساعدة والبرامج التشغيلية

الوثائق:

• 1 دليل مستخدم

نظام التشغيل:

• Windows 11، Windows 10 64 بتa
