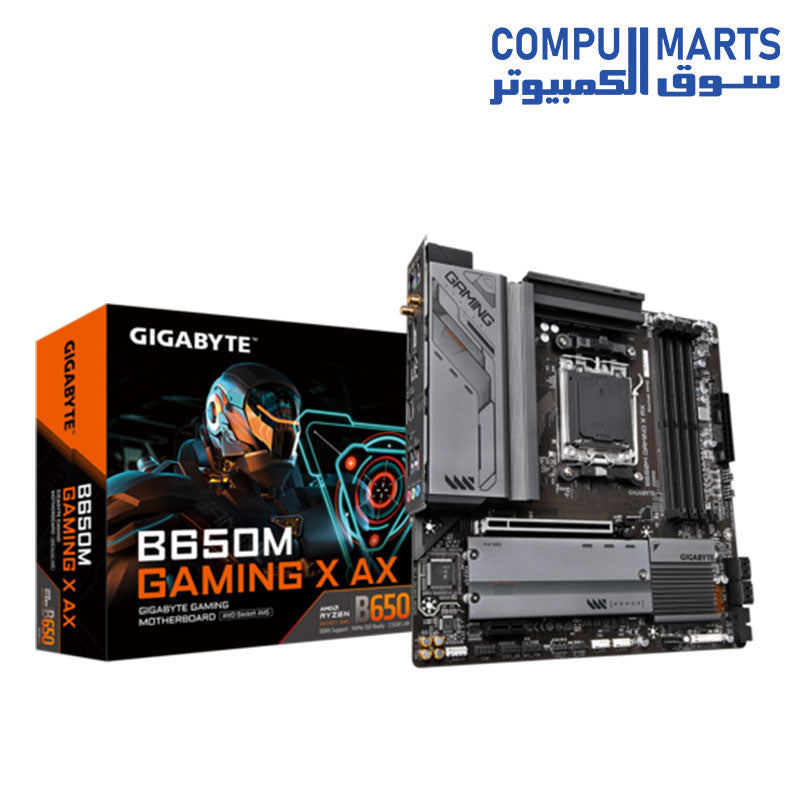

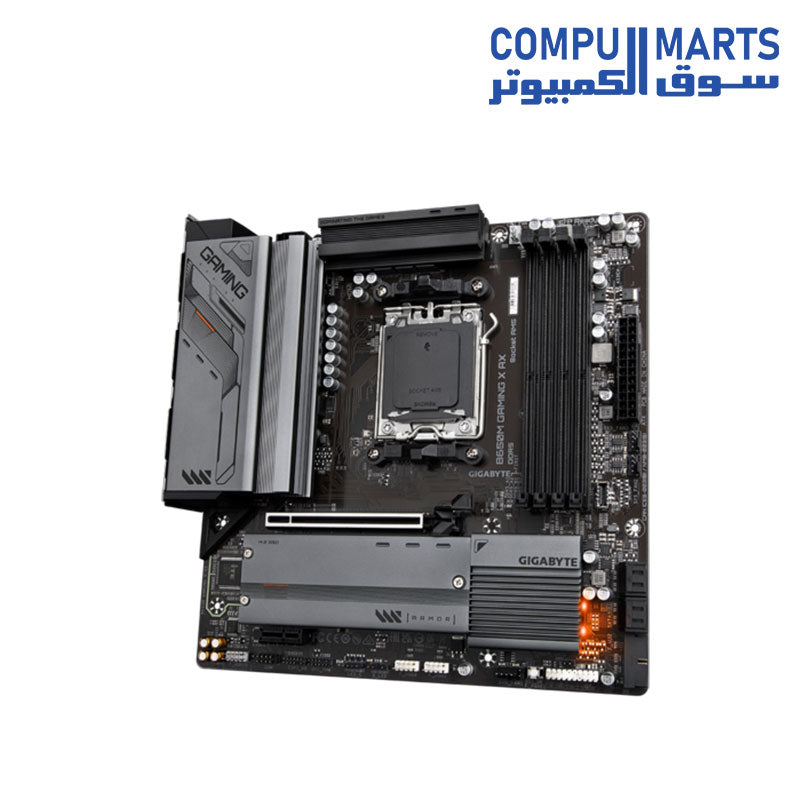

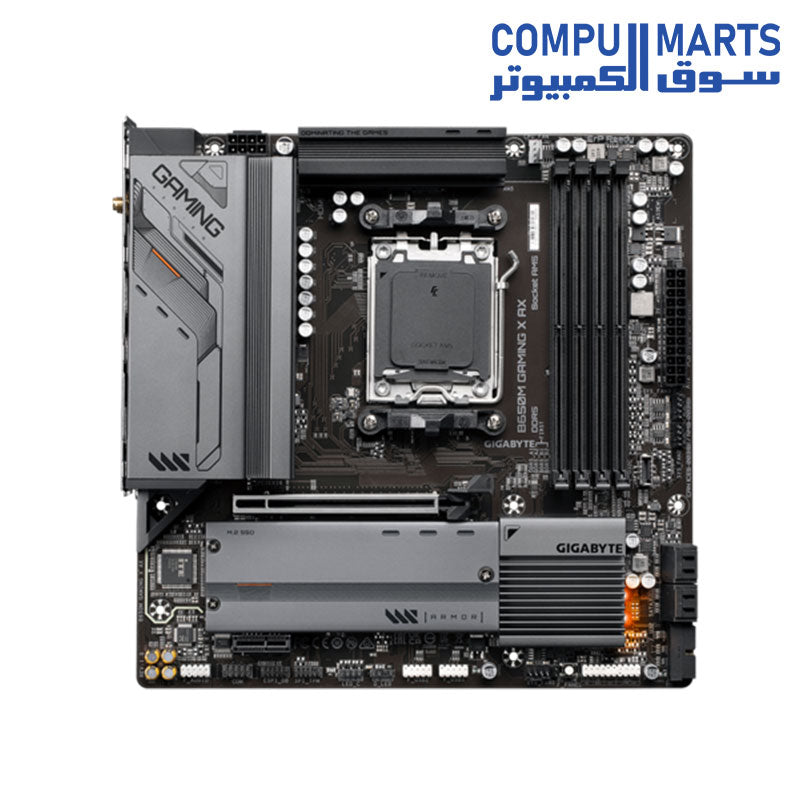

لوحة أم Gigabyte B650M Gaming X AX



لوحة أم Gigabyte B650M Gaming X AX



الخصائص الأساسية:

• مقبس المعالج: AMD Socket AM5، يدعم معالجات AMD Ryzen 7000 Series

• الأداء: نظام تشغيل رقمي قوي 6+2+1 طورًا لضمان أداء لا مثيل له.

• الذاكرة: ذاكرة DDR5 ثنائية القناة، 4 منافذ DIMMs تدعم تقنيات AMD EXPO™ و Intel XMP

• التخزين فائق السرعة: موصلا M.2 PCIe 4.0 x4 لسرعة نقل مذهلة.

• التبريد المتقدم: تصميم تبريد محسّن مع مشتتات حرارية لمكونات VRM وواقي حراري لمحركات M.2 SSD

• سهولة الاستخدام: مشبك EZ-Latch لسهولة تركيب بطاقات PCIe x16 ومحركات M.2 بدون الحاجة إلى براغي.

• شبكات سريعة: منفذ شبكة LAN بسرعة 2.5 جيجابت وشبكة Wi-Fi 6E 802.11ax

• اتصالات واسعة: منفذان DP، منفذ HDMI، منفذان USB-C بسرعة 10 جيجabit/ثانية

• مروحة ذكية 6: نظام تحكم ذكي بالمراوح مع مستشعرات متعددة وموصلات هجينة للمراوح مع إمكانية إيقاف التشغيل الكامل

• تحديث BIOS بسهولة: تقنية Q-Flash Plus لتحديث BIOS دون الحاجة إلى تركيب المعالج والذاكرة والبطاقة الرسومية

المواصفات التقنية:

• المعالج: AMD Socket AM5، يدعم معالجات AMD Ryzen 7000 Series (للحصول على قائمة المعالجات المتوافقة، يرجى زيارة الموقع الرسمي)

• الشرائح: AMD B650

• الذاكرة: DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s، 4 منافذ DIMM تدعم حتى 192 جيجابايت (48 جيجابايت لكل DIMM)

• المعالج الرسومي المدمج: يدعم حتى 3 شاشات مع منافذ DisplayPort (دقة قصوى 3840×2160@144 هرتز) و منفذ HDMI (دقة قصوى 4096×2160@60 هرتز)

• الصوت: Realtek Audio CODEC، صوت عالي الدقة 2/4/5.1/7.1 قناة

• كودك صوت Realtek

• صوت عالي الدقة

• 2 / 4 / 5.1 / 7.1 قناة

• يمكنك تغيير وظيفة موصل الصوت باستخدام برنامج الصوت. لضبط صوت 7.1 قناة، انتقل إلى برنامج الصوت لإعدادات الصوت.

الشبكة المحلية:

• شريحة شبكة LAN Realtek 2.5GbE (2.5 جيجابت/ثانية / 1 جيجابت/ثانية / 100 ميجابت/ثانية)

• وحدة اتصال لاسلكي AMD Wi-Fi 6E RZ616 (MT7922A22M) (للإصدار 1.0 / 1.2 للوحة الدوائر المطبوعة)

  • يدعم شبكات WIFI a و b و g و n و ac و ax على ترددات 2.4 / 5 / 6 جيجا هرتز

  • بلوتوث 5.2

  • يدعم معيار اللاسلكي 11ax 160MHz ومعدل بيانات يصل إلى 2.4 جيجابت/ثانية

• بطاقة Intel Wi-Fi 6E AX210 (للإصدار 1.1 للوحة الدوائر المطبوعة)

  • يدعم شبكات WIFI a و b و g و n و ac و ax على ترددات 2.4 / 5 / 6 جيجا هرتز

  • بلوتوث 5.3

  • يدعم معيار اللاسلكي 11ax 160MHz ومعدل بيانات يصل إلى 2.4 جيجابت/ثانية (ملاحظة: قد يختلف معدل البيانات الفعلي حسب البيئة والمعدات.)

فتحات التوسيع:

• المعالج:

  • فتحة PCI Express x16 واحدة، تدعم PCIe 4.0 وتعمل بسرعة x16 (PCIEX16)

• مجموعة الشرائح:

  • فتحة PCI Express x1 واحدة، تدعم PCIe 3.0 وتعمل بسرعة x1 (PCIEX1)

واجهة التخزين:

• المعالج:

  • موصلا M.2 (سوكت 3، مفتاح M، نوع 25110/2280 يدعمان أقراص PCIe 4.0 x4/x2 SSD)

• مجموعة الشرائح:

  • 4 موصلات SATA 6Gb/s

  • يدعم RAID 0 و RAID 1 و RAID 10 لأقراص NVMe SSD

  • يدعم RAID 0 و RAID 1 و RAID 10 لأقراص SATA

USB:

• المعالج:

  • منفذ USB Type-C واحد على اللوحة الخلفية، يدعم USB 3.2 Gen 2

  • منفذ USB 3.2 Gen 2 Type-A واحد (أحمر) على اللوحة الخلفية

• مشغل المعالج + USB 2.0:

  • 4 منافذ USB 2.0/1.1 على اللوحة الخلفية

• مجموعة الشرائح:

  • منفذ USB Type-C واحد يدعم USB 3.2 Gen 2، يتوفر من خلال موصل USB الداخلي

  • 4 منافذ USB 3.2 Gen 1 (2 منفذ على اللوحة الخلفية، 2 منفذ متوفران من خلال موصل USB الداخلي)

  • 4 منافذ USB 2.0/1.1 متوفرة من خلال موصلات USB الداخلية

موصلات الإدخال/الإخراج الداخلية:

• موصل طاقة رئيسي ATX 24-pin

• موصل طاقة ATX 12V 8-pin

• موصل مروحة المعالج

• 3 موصلات لمراوح النظام

• موصل شريط LED قابل للعنونة

• موصل شريط LED RGB

• موصلا M.2 سوكت 3

• 4 موصلات SATA 6Gb/s

• موصل اللوحة الأمامية

• موصل صوت اللوحة الأمامية

• موصل USB Type-C، يدعم USB 3.2 Gen 2

• موصل واحد USB 3.2 Gen 1

• موصلان USB 2.0/1.1

• موصل وحدة TPM (لوحدة Trusted Platform Module GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 فقط)

• موصل منفذ تسلسلي

• زر إعادة التشغيل

• وصلة إعادة التشغيل

• وصلة مسح CMOS

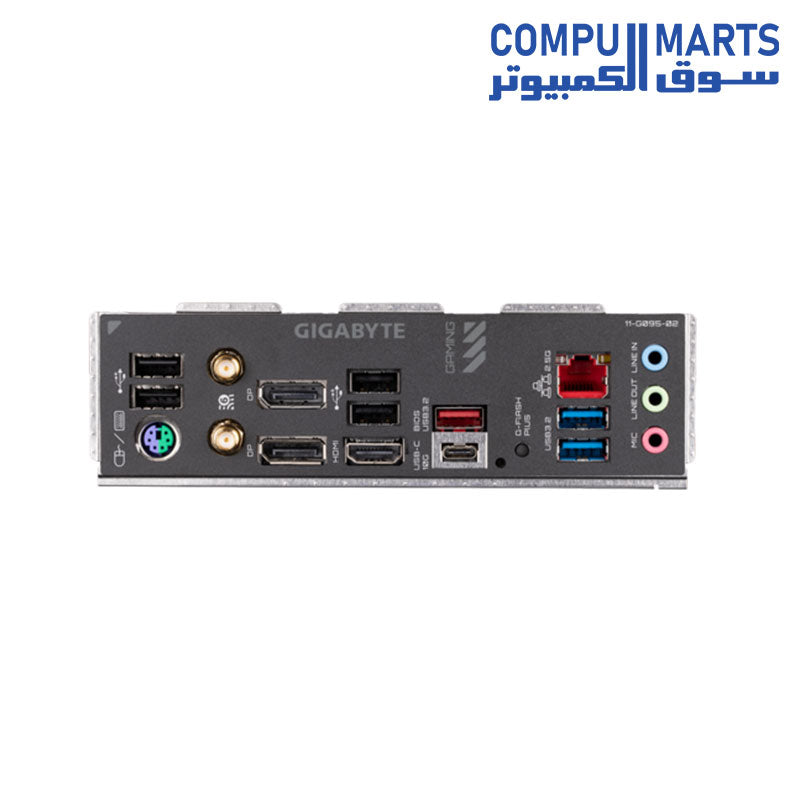

موصلات اللوحة الأم الخلفية:

• 4 منافذ USB 2.0/1.1

• منفذ PS/2 للوحة المفاتيح/الماوس

• موصلا هوائي SMA (2T2R)

• منفذان DisplayPort

• منفذ HDMI

• منفذ USB 3.2 Gen 2 Type-A (أحمر)

• منفذ USB Type-C يدعم USB 3.2 Gen 2

• زر Q-Flash Plus

• منفذ RJ-45

• منفذان USB 3.2 Gen 1

• 3 موصلات صوت

مراقبة الأجهزة:

• شريحة تحكم I/O من iTE

• مراقبة الجهد

• مراقبة درجة الحرارة

• مراقبة سرعة المروحة

• تحذير من تعطل المروحة

• التحكم في سرعة المروحة

• تعتمد وظيفة التحكم في سرعة المروحة على المبرد الذي تقوم بتثبيته.

الـ BIOS:

• ذاكرة فلاش 256 ميغابت

• استخدام AMI UEFI BIOS مرخص

• PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7، ACPI 5.0

مميزات خاصة:

• دعم لـ GIGABYTE Control Center (GCC)

• التطبيقات المتوفرة في GCC قد تختلف حسب طراز اللوحة الأم. كما أن الوظائف المدعومة لكل تطبيق قد تختلف أيضًا حسب مواصفات اللوحة الأم.

• دعم لـ Q-Flash

• دعم لـ Q-Flash Plus

البرامج المرفقة:

• Norton Internet Security (إصدار OEM)

• برنامج إدارة عرض النطاق الترددي للشبكة المحلية

نظام التشغيل:

• يدعم Windows 11 64-bit

• يدعم Windows 10 64-bit

شكل اللوحة:

• عامل شكل Micro ATX ؛ 24.4 سم × 24.4 سم
