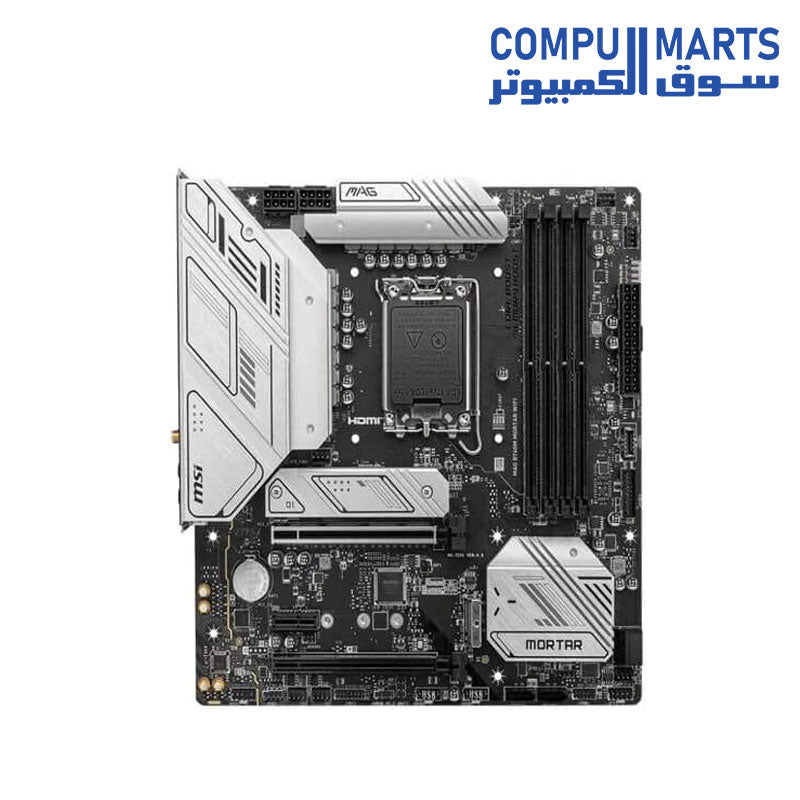

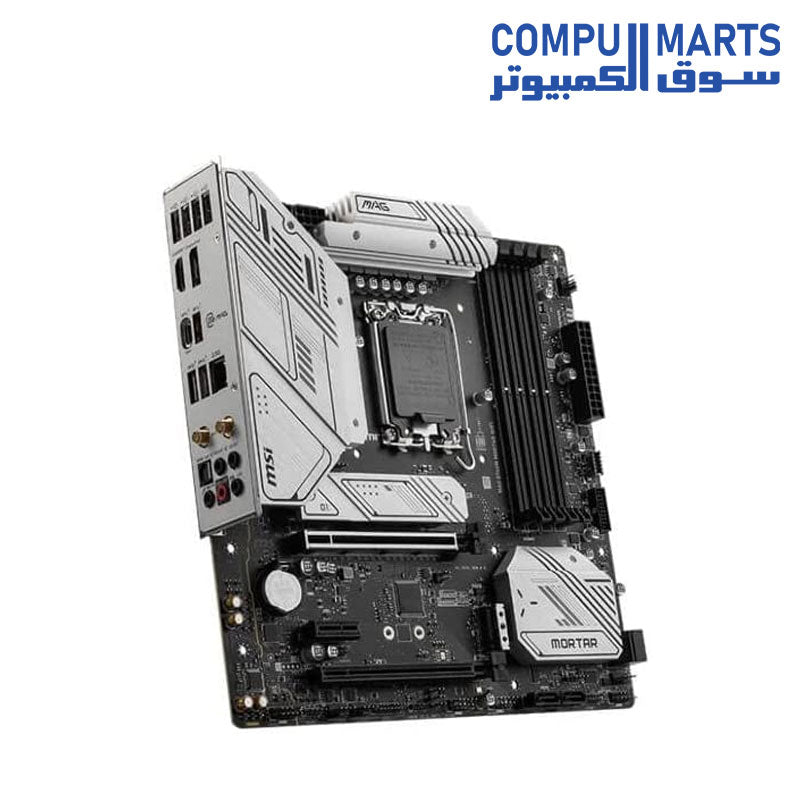

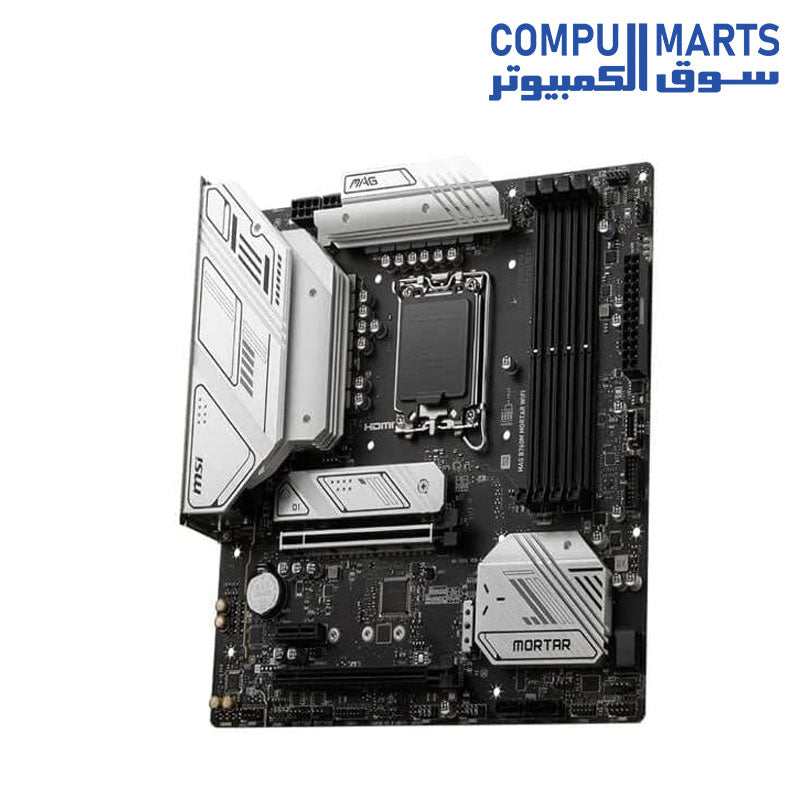

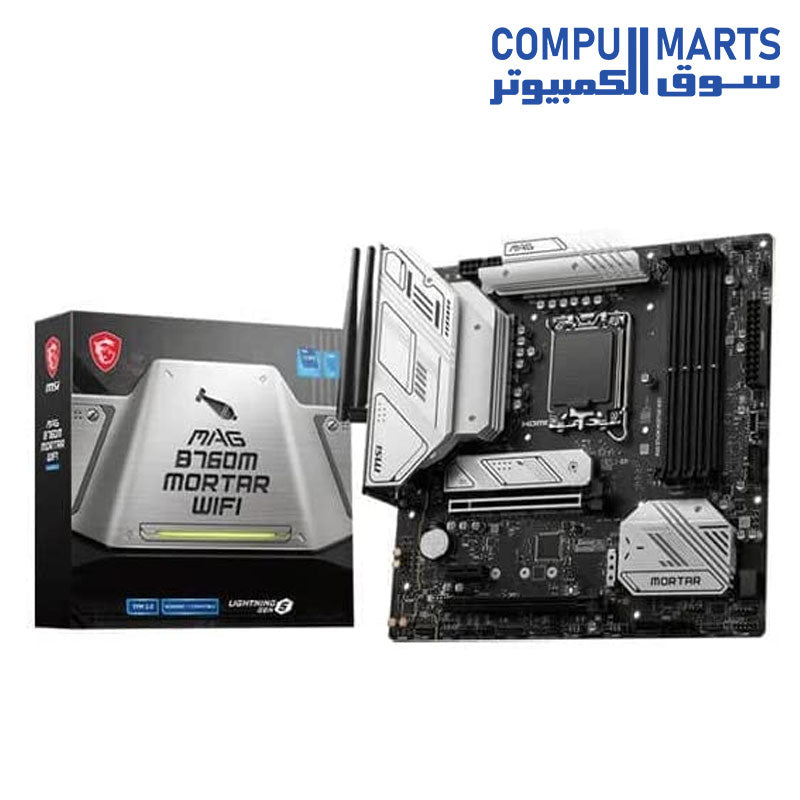

MSI مذربورد العاب ماغ B760M مورتار واي فاي (تدعم معالجات انتل الجيل 12/13، ال جي ايه 1700، DDR5، منفذ الملحقات الاضافية السريع 5.0، M.2، شبكة محلية LAN 2.5Gbps وUSB 3.2 الجيل الثاني، واي فاي 6E، ماتكس

MSI مذربورد العاب ماغ B760M مورتار واي فاي (تدعم معالجات انتل الجيل 12/13، ال جي ايه 1700، DDR5، منفذ الملحقات الاضافية السريع 5.0، M.2، شبكة محلية LAN 2.5Gbps وUSB 3.2 الجيل الثاني، واي فاي 6E، ماتكس

مراجعة تقنية: مواصفات لوحة الأم

الشرائح (Chipset): Intel B760

دعم المعالج (CPU Support):

• معالجات Intel Core من الجيل الثاني عشر والثالث عشر

• معالجات Pentium Gold و Celeron

• مقبس LGA1700

الذاكرة (Memory):

• 4 منافذ DDR5، سعة الذاكرة القصوى 192 جيجابايت

• دعم ترددات الذاكرة:

  • 7000+ ميجاهرتز (مع رفع تردد التشغيل OC)

  • 6800 ميجاهرتز (مع رفع تردد التشغيل OC)

  • 6600 ميجاهرتز (مع رفع تردد التشغيل OC)

  • ... (قائمة الترددات المدعومة)

• تعمل الذاكرة في وضع القناة الثنائية (Dual-Channel)

• لا تدعم الذاكرة المُصححة للأخطاء (ECC) ولا الذاكرة المُخزنة (buffered)

• تدعم تقنية Intel Extreme Memory Profile

كارت الشاشة المدمج (Onboard Graphics):

• منفذ HDMI واحد

  • يدعم HDMI 2.1 مع تقنية HDR، الدقة القصوى 4K@60Hz

• منفذ DisplayPort واحد

  • يدعم DP 1.4، الدقة القصوى 4K@60Hz

المنافذ (Expansion Slots):

• 2 منفذ PCI-E x16

  • يدعمان وضعي x16 و x4

• منفذ PCI-E x1 واحد

ملاحظة حول منافذ PCI-E:

• PCI-E1: من الجيل الخامس (Gen 5.0)، يدعم حتى x16 (يتصل بالمعالج مباشرة)

• PCI-E2: من الجيل الثالث (Gen 3.0)، يدعم حتى x1 (يتصل بالشرائح)

• PCI-E3: من الجيل الرابع (Gen 4.0)، يدعم حتى x4 (يتصل بالشرائح)

التخزين (Storage):

• منفذان M.2

  • الأول (M.2_1): يتصل بالمعالج مباشرة، يدعم حتى PCIe 4.0 x4، ويدعم أحجام 2280/2260/2242

  • الثاني (M.2_2): يتصل بالشرائح، يدعم حتى PCIe 4.0 x4 أو وضع SATA، ويدعم أحجام 2280/2260/2242

• 4 منافذ SATA 6G

المصفوفات التخزينية (RAID):

• تدعم RAID 0, RAID 1, RAID 5, RAID 10 لأقراص SATA

المنافذ الخارجية (USB):

• 4 منافذ USB 2.0 (خلفية)

• 4 منافذ USB 2.0 ( أمامية)

• 2 منفذ USB 3.2 Gen1 Type A (أمامية)

• 3 منافذ USB 3.2 Gen2 Type A (خلفية)

• منفذ USB 3.2 Gen2 Type C واحد (أمامي)

• منفذ USB 3.2 Gen2x2 Type C واحد (خلفي)

الشبكة:

• كرت شبكة Realtek 2.5 جيجابت بالثانية: يوفر سرعة إنترنت أعلى من شبكات جيجابت العادية.

الصوت:

• معالج صوتي Realtek ALC897: يوفر جودة صوت جيدة للألعاب والاستخدامات الترفيهية الأخرى.

• دعم صوت USB عالي الأداء 7.1 قناة: مثالي للمستخدمين الذين يفضلون استخدام سماعات رأس للألعاب.

• يدعم مخرج S/PDIF: يتيح توصيل اللوحة الأم بنظام صوتي منزلي خارجي.

الموصلات الداخلية:

• موصل طاقة رئيسي (ATX_PWR).

• موصلا طاقة للوحدة المركزية (CPU_PWR).

• موصل لمروحة المعالج.

• موصل لمروحة التبريد السائل (Pump Fan).

• 4 موصلات لمراوح النظام.

• موصلا لوحة تحكم أمامية (JFP).

• موصل لكشف اقتحام الهيكل (JCI).

• موصل للصوت الأمامي (JAUD).

• موصل TBT (يدعم RTD3).

• موصل وحدة تحكم التعديل (JDASH).

• موصلا LED RGB قابلان للعنونة إصدار 2 (JARGB_V2).

• موصل LED RGB (JRGB).

• موصل رأسية TPM (يدعم TPM 2.0).

• 4 منافذ USB 2.0.

• منفذين USB 3.2 Gen1 Type A.

• منفذ USB 3.2 Gen1 Type A إضافي (ب - بدلًا من A).

ميزات الإضاءة:

• 4 مصابيح LED للتشخيص السريع (EZ Debug LED).

منافذ اللوحة الخلفية:

• منافذ USB 2.0.

• منفذ DisplayPort 1.4.

• منفذ USB 3.2 Gen 2 10Gbps Type-A.

• منفذ شبكة 2.5 جيجابت بالثانية.

• موصل هوائي Wi-Fi/بلوتوث.

• موصلات صوت عالية الدقة.

• منفذ HDMI 2.1.

• منفذ USB 3.2 Gen 2x2 20Gbps Type-C.

• مخرج S/PDIF بصري.

نظام التشغيل:

• يدعم Windows 11 64-bit و Windows 10 64-bit.

معلومات PCB:

• عامل الشكل: mATX

• الأبعاد: 243.84mm × 243.84mm
